მარტივი პრობლემების მოგვარება VFD– ისთვის

გაფრთხილება:

გაზომვამდე აუცილებელია უზრუნველყოს, რომ VFD გამორთულია და ელექტროგადამცემი ხაზები R, S, T და გამომავალი ხაზები u, v, w ამოღებულია. მხოლოდ P+/N- ის გაზომვის შემდეგ და არ არსებობს DC ძაბვა, ოპერაციის განხორციელება შესაძლებელია!

გაზომეთ VFD- ის მაკორექტირებელი მოდული:

პირველი, დააყენეთ მულტიმეტრი "დიოდური" პოზიციაზე, შემდეგ კი გამოიყენეთ მულტიმეტრის წითელი და შავი ტესტის ტყვიები, რათა დაიცვას ქვემოთ მოცემული ნაბიჯები:

მეორე, შეეხეთ DC ავტობუსის დადებით ტერმინალს P (+) შავი ტესტის ტყვიით, და შეეხეთ R, S და T თანმიმდევრობით წითელი ტესტის ტყვიით. ჩაწერეთ ნაჩვენები მნიშვნელობები მულტიმეტრზე.

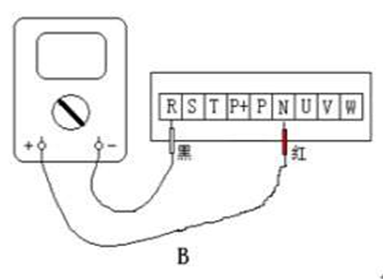

მესამე, შემდეგ შეეხეთ წითელ ტესტს, იწვევს DC ავტობუსის უარყოფით ტერმინალს N (-) და შეეხეთ შავი ტესტს R, S და T თანმიმდევრობით და ჩაწერეთ მულტიმეტრის ჩვენების მნიშვნელობა.

მეოთხე, თუ მეექვსე გაზომვის ნაჩვენები მნიშვნელობები ძირითადად დაბალანსებულია, ეს მიუთითებს, რომ VFD– ის გამოსწორებასთან დაკავშირებით პრობლემა არ არის. წინააღმდეგ შემთხვევაში, დაზიანებულია შესაბამის მდგომარეობაში გასწორების მოდული.

გაზომეთ VFD IGBT მოდული:

პირველი, დააყენეთ მულტიმეტრი "დიოდური" პოზიციაზე, შემდეგ კი გამოიყენეთ მულტიმეტრის წითელი და შავი ტესტის ტყვიები, რათა დაიცვას ქვემოთ მოცემული ნაბიჯები:

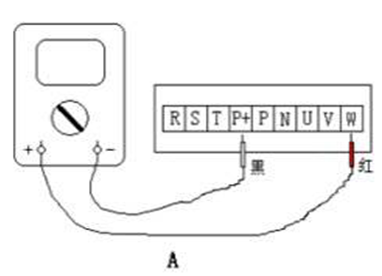

მეორე, შეეხეთ DC ავტობუსის დადებით ტერმინალს P (+) შავი ტესტის ტყვიით და შეეხეთ U, V და W თანმიმდევრობით წითელი ტესტის ტყვიით. ჩაწერეთ ნაჩვენები მნიშვნელობები მულტიმეტრზე.

მესამე, შემდეგ შეეხეთ წითელ ტესტს, იწვევს DC ავტობუსის უარყოფით ტერმინალს N (-) და შეეხეთ შავი ტესტს თანმიმდევრობით u, v და w, და ჩაწერეთ მულტიმეტრის ჩვენების მნიშვნელობა.

მეოთხე, თუ მეექვსე გაზომვის ნაჩვენები მნიშვნელობები ძირითადად დაბალანსებულია, ეს მიუთითებს იმაზე, რომ VFD– ის IGBT ინვერტორთან პრობლემა არ არის. წინააღმდეგ შემთხვევაში, დაზიანებულია IGBT ინვერტორი შესაბამის პოზიციაზე.
