1 ეტაპი 220V AC Drive VFD

WCE- ს SCK300 სერიის დისკები არის მაღალი ხარისხის, მრავალფუნქციური დისკები, რომლებიც განკუთვნილია სამრეწველო ავტომატიზაციისთვის, რომელიც ფართოდ გამოიყენება გულშემატკივრებში, ტუმბოებში, კონვეიერის ქამრებში, გამანადგურებლებში და სხვა აღჭურვილობაში. მისი ბირთვი იღებს მოწინავე ვექტორული კონტროლის ტექნოლოგიას, რომელსაც აქვს მაღალი სიჩქარის რეგულირების სიზუსტის, ენერგიის დაზოგვისა და მაღალი ეფექტურობის, სტაბილური ოპერაციის და ა.შ., და შეუძლია დააკმაყოფილოს სხვადასხვა სამრეწველო სცენარების საჭიროებები. ჩვენ ასევე გავაკეთეთ საბაჟო გადაწყვეტილებები მობილური Crusher ინვერტორული საკონტროლო კაბინეტებისთვის, რომლებიც მშვენივრად მოქმედებენ ქვეყნის მასშტაბით ბევრ ადგილას.

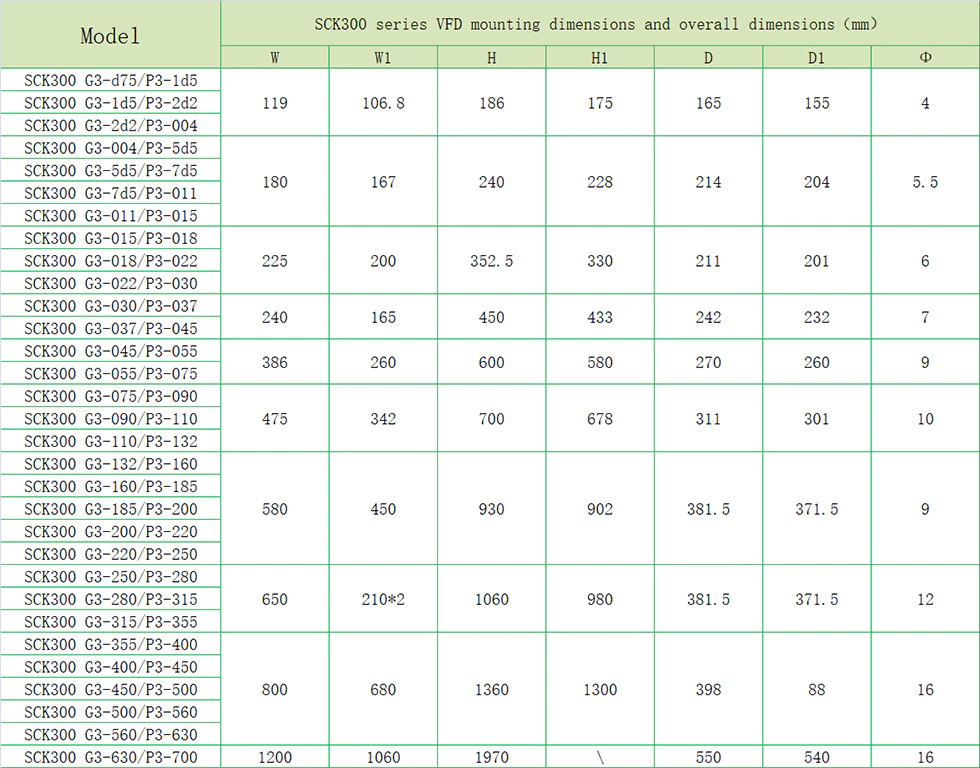

პროდუქტის პარამეტრი (სპეციფიკაცია)

პროდუქტის ფუნქცია

● I/O თვისებები

◆ შეყვანის ძაბვის დიაპაზონი: 220V/380V/660V ± 15%

◆ შეყვანის სიხშირის დიაპაზონი: 47 ~ 63Hz

◆ გამომავალი ძაბვის დიაპაზონი: 0 ~ შეფასებული შეყვანის ძაბვა

გამომავალი სიხშირის დიაპაზონი: 0 ~ 400Hz

● ფუნქციური თვისებები

◆ სიხშირის პარამეტრების რეჟიმი: ციფრული პარამეტრი, ანალოგური პარამეტრი, სერიული კომუნიკაციის პარამეტრი, მრავალ სიჩქარიანი, PID პარამეტრი და ა.შ.

◆ PID კონტროლის ფუნქცია

◆ მრავალ სიჩქარიანი კონტროლის ფუნქცია: 16 სიჩქარის კონტროლი

Swing სიხშირის კონტროლის ფუნქცია

◆ მყისიერი ენერგიის უკმარისობა ფუნქციის შეჩერების გარეშე

◆ სწრაფი/სირბილის საკვანძო ფუნქცია: მრავალფუნქციური მალსახმობის გასაღები, რომლებიც თავისუფლად არის განსაზღვრული მომხმარებლების მიერ

◆ ავტომატური ძაბვის რეგულირების ფუნქცია: როდესაც ენერგიის ქსელის ძაბვა იცვლება, მას შეუძლია ავტომატურად შეინარჩუნოს გამომავალი ძაბვის მუდმივი

◆ მიაწოდეთ 25 -მდე სახის ხარვეზების დაცვის ფუნქციები: მიმდინარე, ძაბვის მეტი, ძაბვის ქვეშ, ძაბვის ქვეშ, ტემპერატურაზე, ფაზის დაკარგვა, გადატვირთვა და სხვა დაცვის ფუნქციები

● პერიფერიული ინტერფეისის მახასიათებლები

◆ პროგრამირებადი ციფრული შეყვანა: 8 შეყვანა

◆ პროგრამირებადი ანალოგური შეყვანა: AI1: 0 ~ 10V შეყვანა, AI2: 0 ~ 10V ან 0 ~ 20MA შეყვანა

◆ გახსენით კოლექციონერის გამომავალი: 1 გამომავალი

◆ სარელეო გამომავალი: 2 გამოსავალი

◆ ანალოგური გამომავალი: 2 გამოსავალი, 0/4 ~ 20mA ან 0 ~ 10V შესაბამისად

● ტექნიკური შესრულების მახასიათებლები

◆ კონტროლის რეჟიმი: არ არის PG ვექტორული კონტროლი, V/F კონტროლი, ბრუნვის კონტროლი.

◆ გადატვირთვის სიმძლავრე: 150% შეფასებული მიმდინარე 60 -იანი; 180% შეაფასა მიმდინარე 10S

◆ საწყისი ბრუნვის დაწყება: არ არის PG ვექტორული კონტროლი: 0.5Hz/150% (SVC)

◆ სიჩქარის თანაფარდობა: არ არის PG ვექტორული კონტროლი: 1: 100

პროდუქტის პროგრამა

პროდუქტები შეიძლება გამოყენებულ იქნას სამთო, გულშემატკივრებში, ტუმბოებში, ახალ ენერგეტიკულ მოწყობილობებში და სხვა შემთხვევებში.

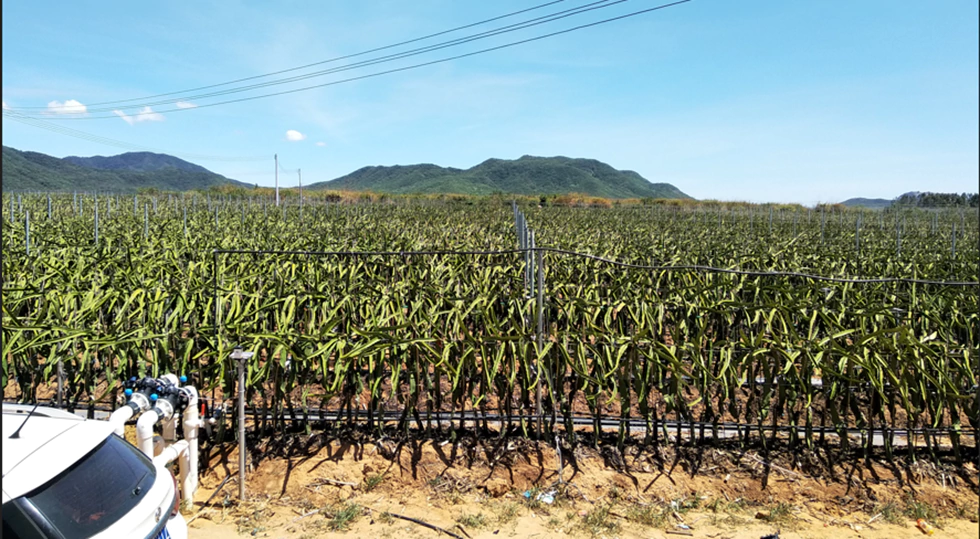

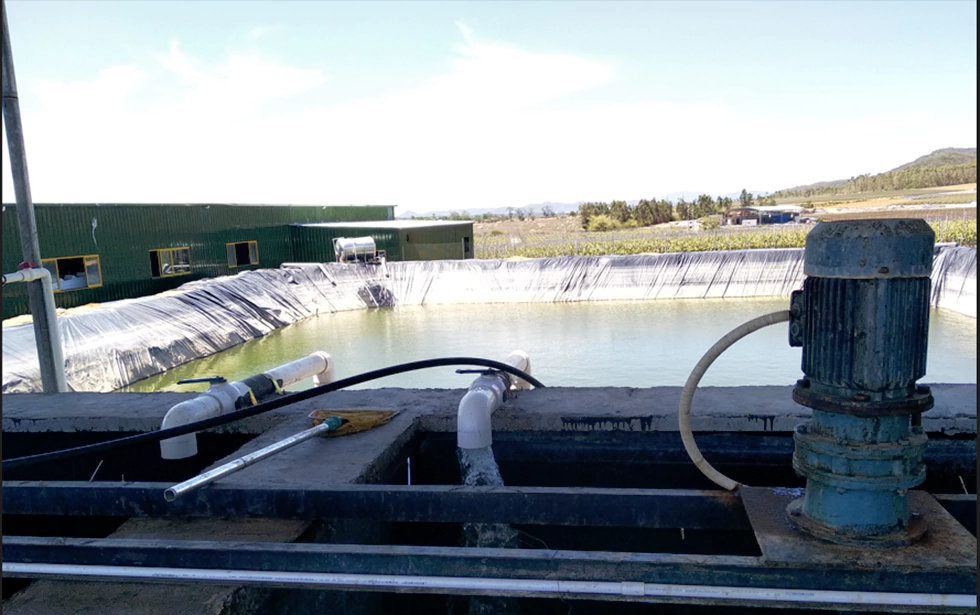

ველის მორწყვა

სოფლის მეურნეობის მორწყვაში, მუდმივი წნევის წყალმომარაგებისთვის VFD თითქმის სტანდარტულია. უპირველეს ყოვლისა, ტუმბოს დაწყების პროცესში, VFD– ს შეუძლია თანდათანობით გაზარდოს მისი ოპერაციული სიხშირე, ისე, რომ ტუმბო ნელა იმოძრაოს, ისე, რომ წყალი არ გამოიწვიოს ძალიან დიდ გავლენას მილსადენზე. VFD შემდეგ შეიძლება გამოყენებულ იქნას დისტანციური წნევის მრიცხველთან ან წნევის სენსორთან ერთად, ჩვენს მილებში წნევის გასათანაბრებლად. დაბოლოს, VFD– ს შეუძლია გააკონტროლოს წნევის დაცვის მილსადენი, მაგრამ ასევე საკუთარი გადატვირთვის, დატვირთვის, ზეწოლის, ზეწოლის დაცვით, ტუმბოს დაზიანების შესამცირებლად.

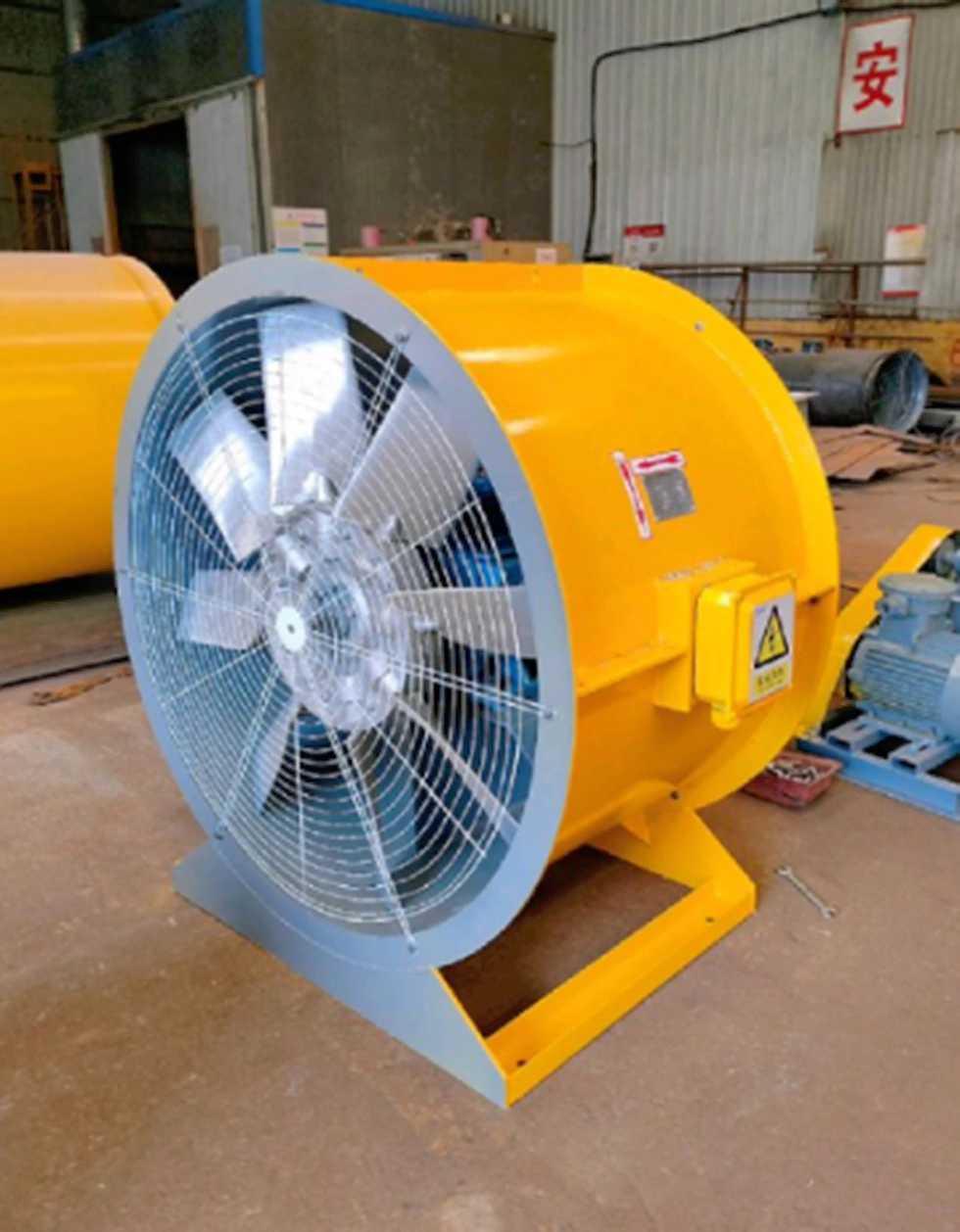

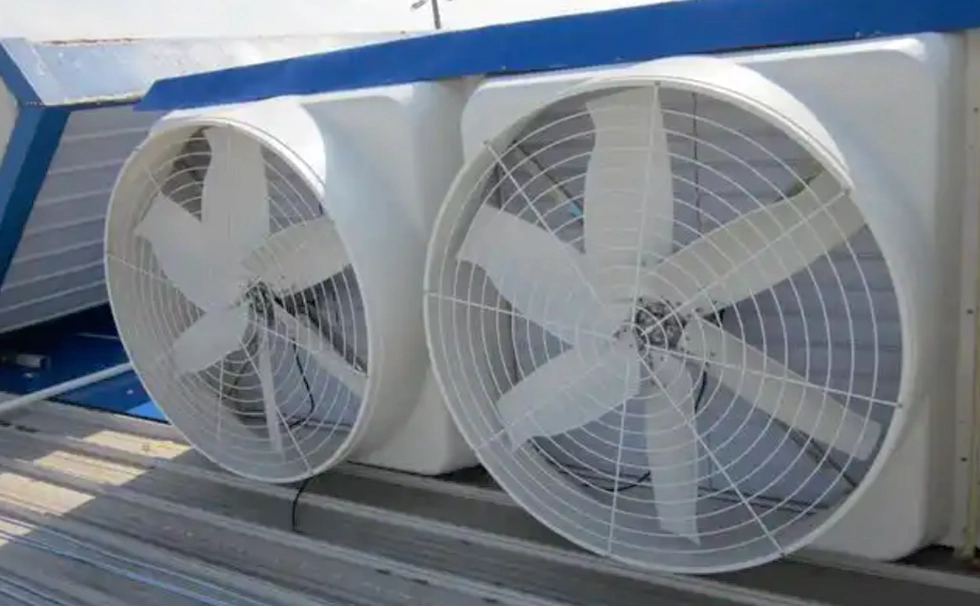

გულშემატკივრები

სიხშირის გადამყვანის გამოყენება გულშემატკივრების სფეროში არა მხოლოდ მნიშვნელოვნად ამცირებს ენერგიის მოხმარებას, არამედ აუმჯობესებს სისტემის სიზუსტეს და ავტომატიზაციის დონეს ინტელექტუალური კონტროლის გზით. WCE- ს SCK300 სერიას, თავისი მაღალი თავსებადობითა და ენერგიის დაზოგვის ალგორითმებით, შეუძლია მცირე ვენტილატორების მრავალფეროვანი საჭიროებების დაფარვა მსხვილი ინდუსტრიული გულშემატკივრებისთვის, რაც კომპანიებს ეხმარება მწვანე და ეფექტური წარმოების მიღწევაში.

წარმოების დეტალები

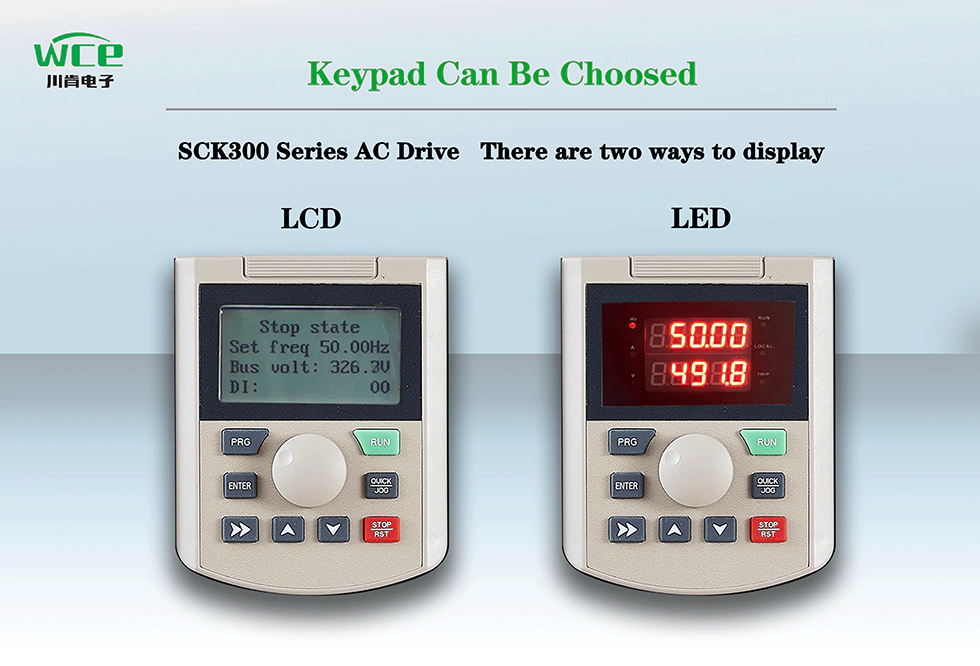

LCD აჩვენებს მრავალ ენაზე ტექსტს და გრაფიკას, LED დისპლეის ნომრებს, უფრო ინტუიციურ, თქვენი პრეფერენციების მიხედვით

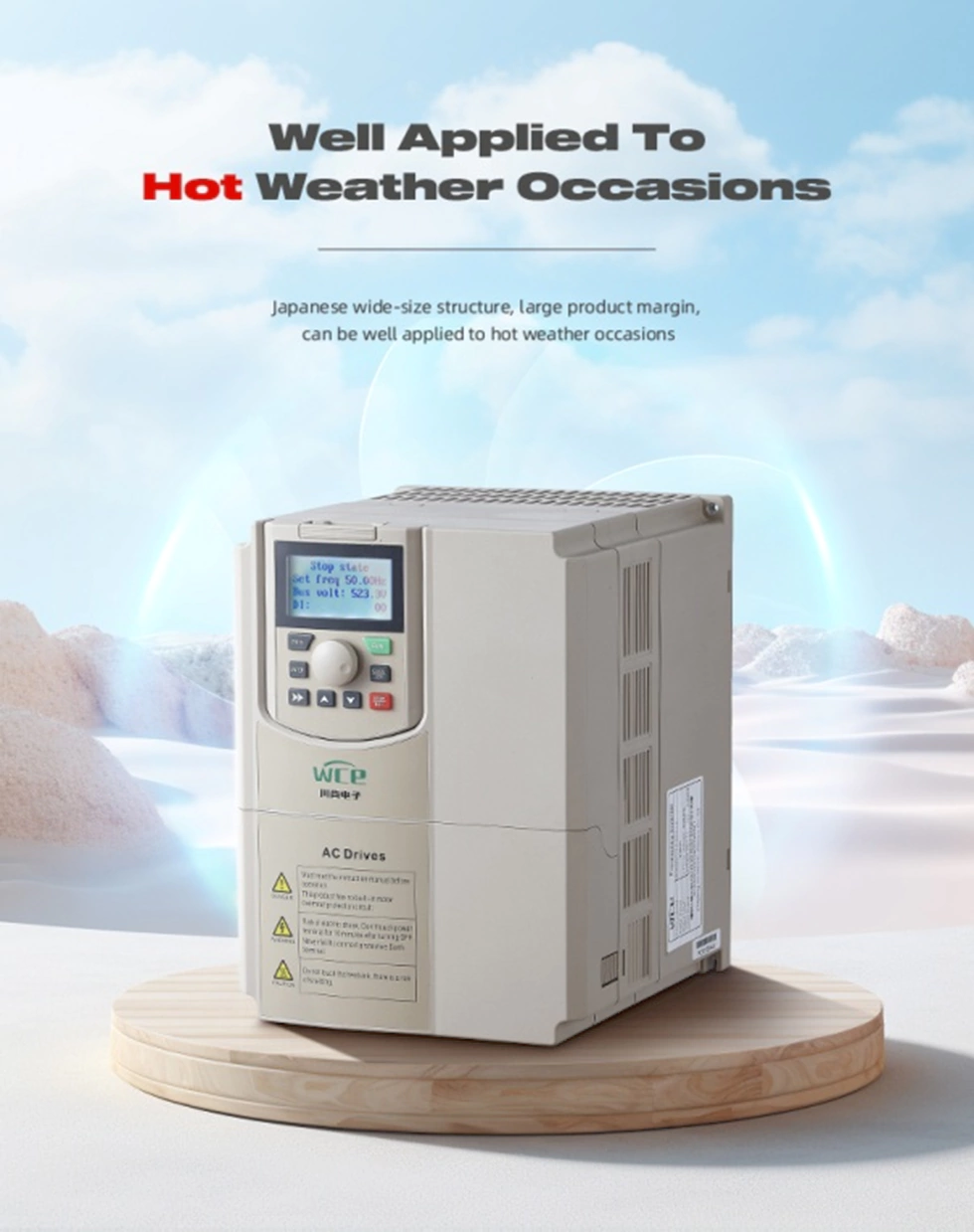

VFD მოცულობა არის დიდი სტრუქტურა, უფრო დიდი რადიატორი, პროდუქტის გამოყენების სიჩქარე, შეუძლია ნორმალურად იმუშაოს ცხელ გარემოში, როგორიცაა ტროპიკული.

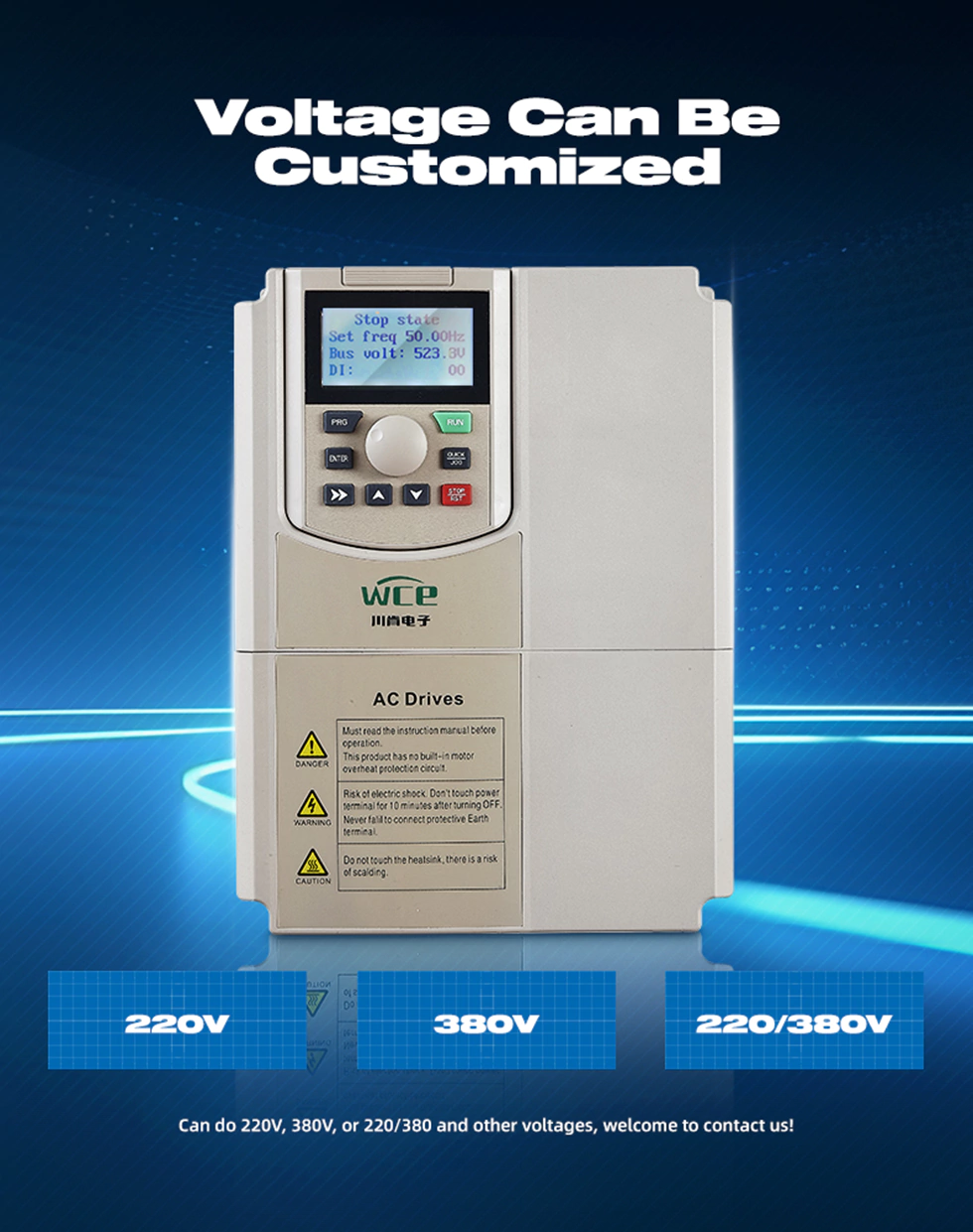

შეყვანის და გამომავალი რეჟიმების სხვადასხვა ტიპები შეიძლება მორგებული იყოს:

1.3p 380V შეყვანა 3p 380V გამომავალი.

2. 3P220V შეყვანა 3P220V გამოსავალზე.

3. 3P660V შეყვანა 3P660V გამომავალი.

4. 1P220V შეყვანა 3P 380V გამომავალი.

5. 1P220V შეყვანა 3P220V გამოსავალზე.

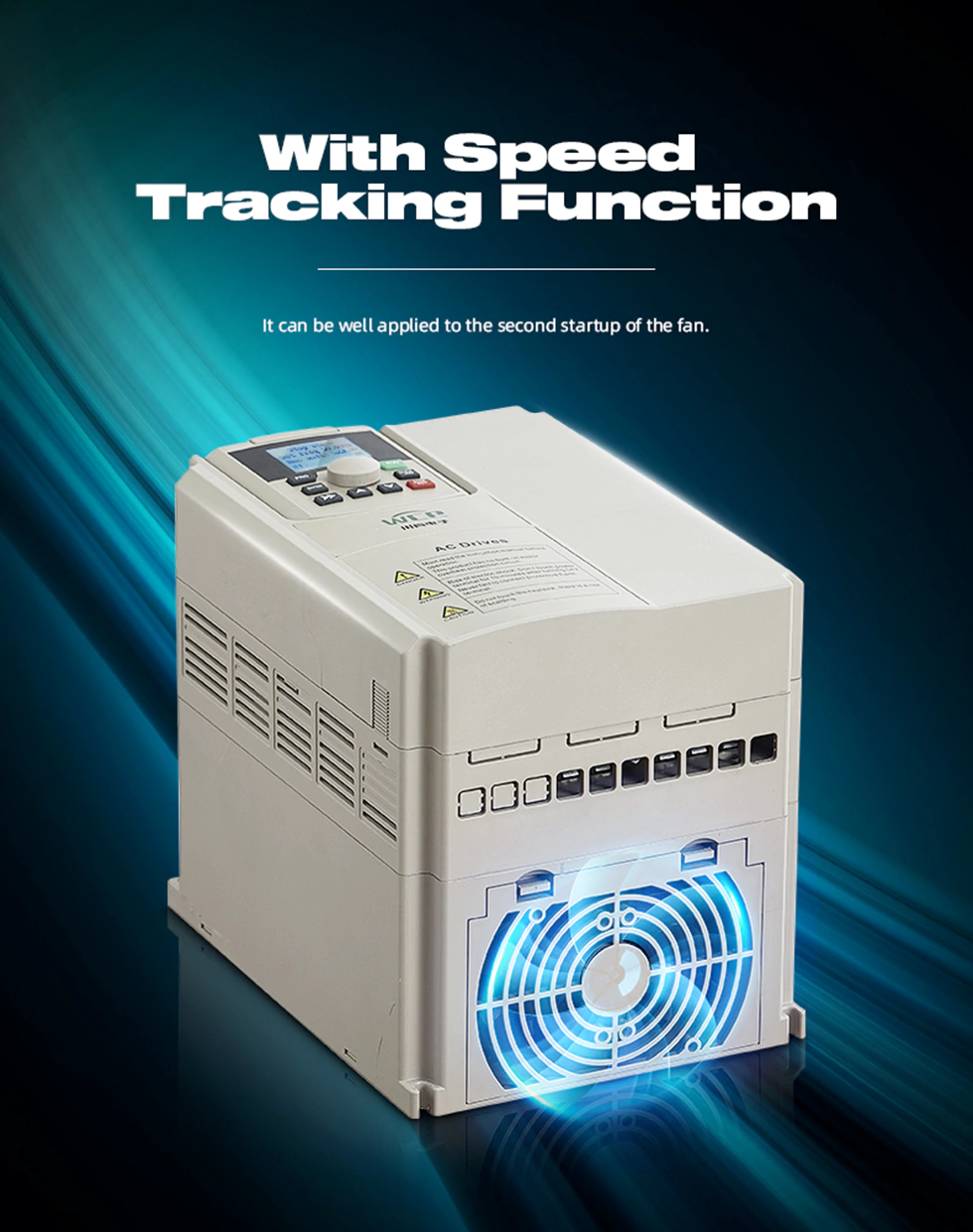

სიჩქარის თვალთვალის ფუნქციით, უკეთესად შეგიძლიათ გაორმაგდეს.

მას გააჩნია Modbus RTU კომუნიკაცია და ასევე შეუძლია განახორციელოს MODBUS TCP, PRPFIBUS და PROFINET, გაფართოების ბარათების დამატებით.

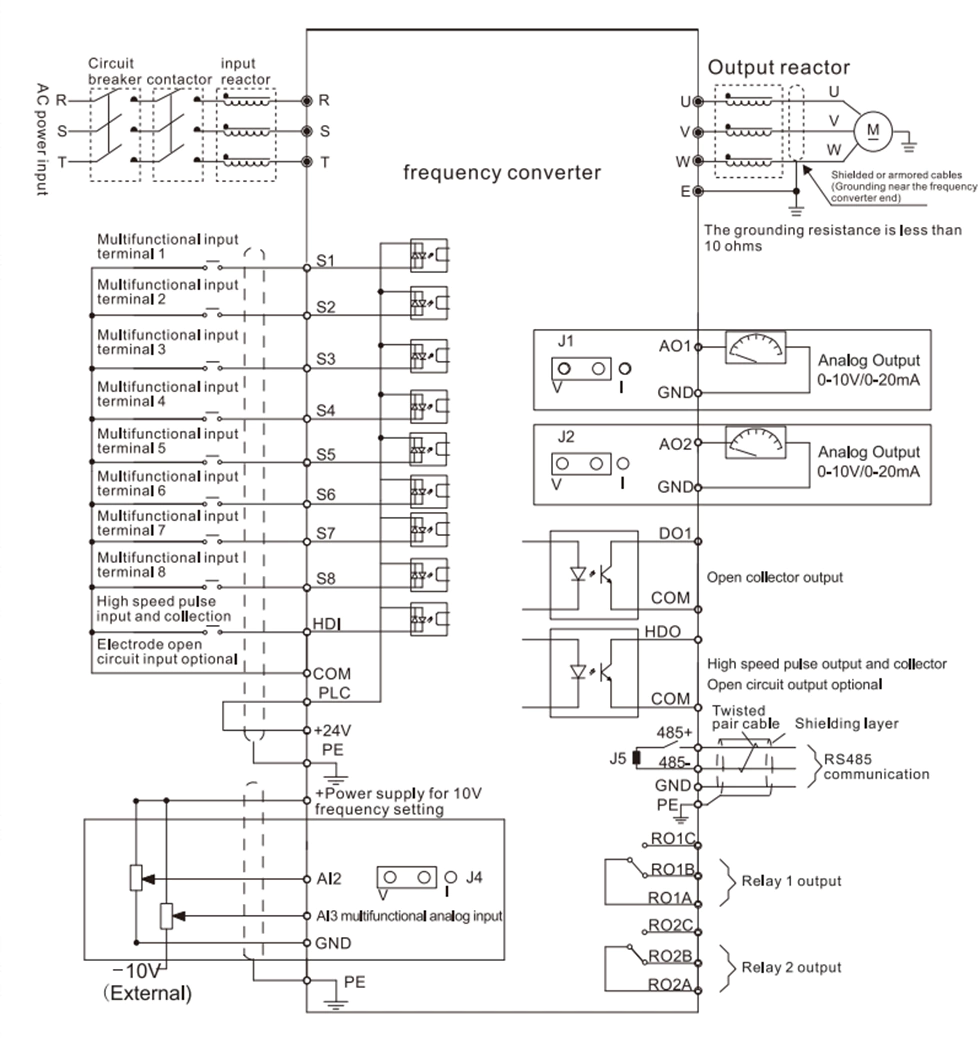

VFD გაყვანილობის დიაგრამა.
