3 ეტაპი 480V AC Drive VFD

WCE- ს SCK300 სერიის დისკები არის მაღალი ხარისხის, მრავალფუნქციური დისკები, რომლებიც განკუთვნილია სამრეწველო ავტომატიზაციისთვის, რომელიც ფართოდ გამოიყენება გულშემატკივრებში, ტუმბოებში, კონვეიერის ქამრებში, გამანადგურებლებში და სხვა აღჭურვილობაში. მისი ბირთვი იღებს მოწინავე ვექტორული კონტროლის ტექნოლოგიას, რომელსაც აქვს მაღალი სიჩქარის რეგულირების სიზუსტის, ენერგიის დაზოგვისა და მაღალი ეფექტურობის, სტაბილური ოპერაციის და ა.შ., და შეუძლია დააკმაყოფილოს სხვადასხვა სამრეწველო სცენარების საჭიროებები. ჩვენ ასევე გავაკეთეთ საბაჟო გადაწყვეტილებები მობილური Crusher ინვერტორული საკონტროლო კაბინეტებისთვის, რომლებიც მშვენივრად მოქმედებენ ქვეყნის მასშტაბით ბევრ ადგილას.

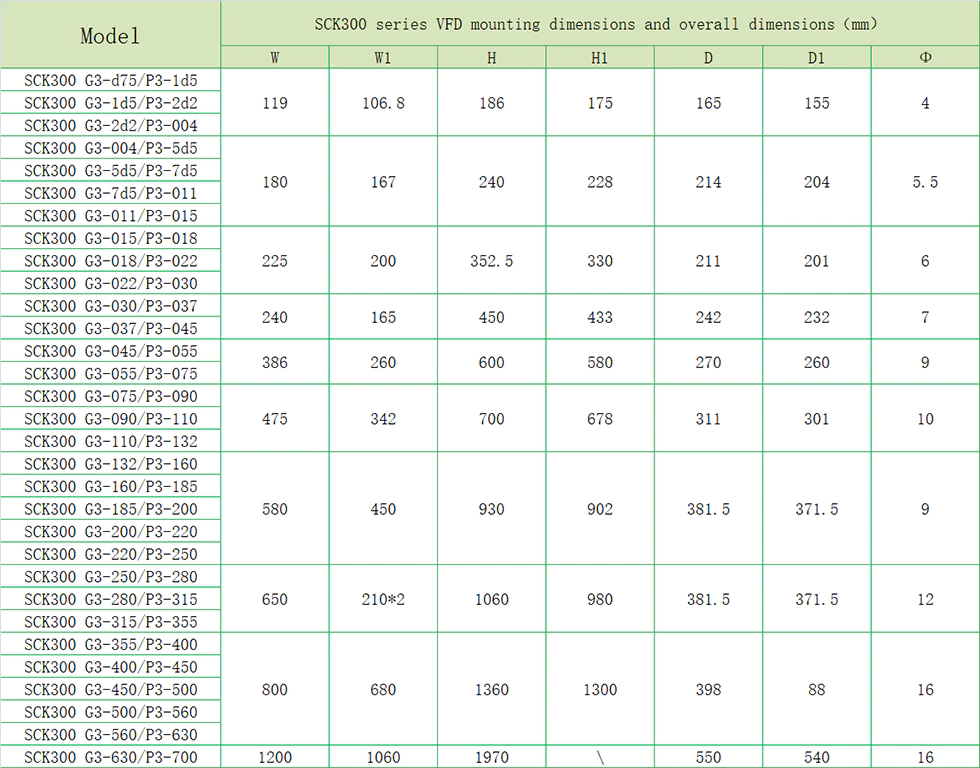

პროდუქტის პარამეტრი (სპეციფიკაცია)

პროდუქტის ფუნქცია

● I/O თვისებები

◆ შეყვანის ძაბვის დიაპაზონი: 220V/380V/660V ± 15%

◆ შეყვანის სიხშირის დიაპაზონი: 47 ~ 63Hz

◆ გამომავალი ძაბვის დიაპაზონი: 0 ~ შეფასებული შეყვანის ძაბვა

გამომავალი სიხშირის დიაპაზონი: 0 ~ 400Hz

● ფუნქციური თვისებები

◆ სიხშირის პარამეტრების რეჟიმი: ციფრული პარამეტრი, ანალოგური პარამეტრი, სერიული კომუნიკაციის პარამეტრი, მრავალ სიჩქარიანი, PID პარამეტრი და ა.შ.

◆ PID კონტროლის ფუნქცია

◆ მრავალ სიჩქარიანი კონტროლის ფუნქცია: 16 სიჩქარის კონტროლი

Swing სიხშირის კონტროლის ფუნქცია

◆ მყისიერი ენერგიის უკმარისობა ფუნქციის შეჩერების გარეშე

◆ სწრაფი/სირბილის საკვანძო ფუნქცია: მრავალფუნქციური მალსახმობის გასაღები, რომლებიც თავისუფლად არის განსაზღვრული მომხმარებლების მიერ

◆ ავტომატური ძაბვის რეგულირების ფუნქცია: როდესაც ენერგიის ქსელის ძაბვა იცვლება, მას შეუძლია ავტომატურად შეინარჩუნოს გამომავალი ძაბვის მუდმივი

◆ მიაწოდეთ 25 -მდე სახის ხარვეზების დაცვის ფუნქციები: მიმდინარე, ძაბვის მეტი, ძაბვის ქვეშ, ძაბვის ქვეშ, ტემპერატურაზე, ფაზის დაკარგვა, გადატვირთვა და სხვა დაცვის ფუნქციები

● პერიფერიული ინტერფეისის მახასიათებლები

◆ პროგრამირებადი ციფრული შეყვანა: 8 შეყვანა

◆ პროგრამირებადი ანალოგური შეყვანა: AI1: 0 ~ 10V შეყვანა, AI2: 0 ~ 10V ან 0 ~ 20MA შეყვანა

◆ გახსენით კოლექციონერის გამომავალი: 1 გამომავალი

◆ სარელეო გამომავალი: 2 გამოსავალი

◆ ანალოგური გამომავალი: 2 გამოსავალი, 0/4 ~ 20mA ან 0 ~ 10V შესაბამისად

● ტექნიკური შესრულების მახასიათებლები

◆ კონტროლის რეჟიმი: არ არის PG ვექტორული კონტროლი, V/F კონტროლი, ბრუნვის კონტროლი.

◆ გადატვირთვის სიმძლავრე: 150% შეფასებული მიმდინარე 60 -იანი; 180% შეაფასა მიმდინარე 10S

◆ საწყისი ბრუნვის დაწყება: არ არის PG ვექტორული კონტროლი: 0.5Hz/150% (SVC)

◆ სიჩქარის თანაფარდობა: არ არის PG ვექტორული კონტროლი: 1: 100

პროდუქტის პროგრამა

პროდუქტები შეიძლება გამოყენებულ იქნას სამთო, გულშემატკივრებში, ტუმბოებში, ახალ ენერგეტიკულ მოწყობილობებში და სხვა შემთხვევებში.

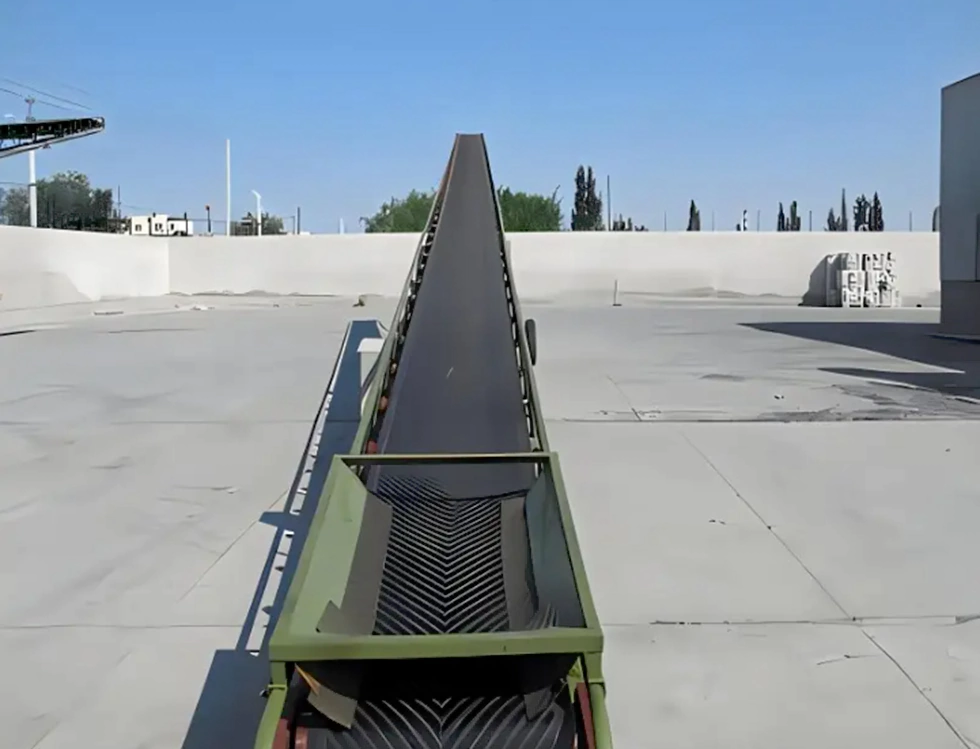

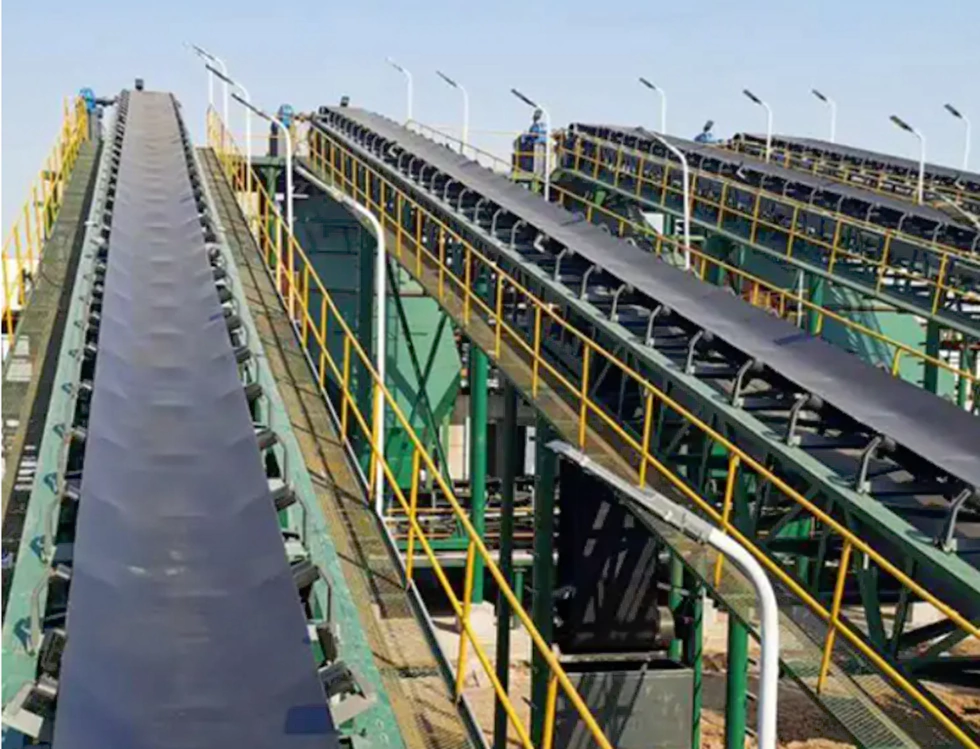

კონვეიერის ქამარი, სატრანსპორტო საქონელი

სიხშირის გადამყვანის გამოყენება კონვეიერის სისტემაში არის ერთ -ერთი მთავარი ტექნოლოგია

1. მრავალსართულიანი მასალის გადაცემა

სცენარი: ლოჯისტიკური საწყობში სხვადასხვა ზომის/წონის გადაცემის პაკეტები

გააცნობიერა:

სიჩქარის პარამეტრების მრავალჯერადი ნაკრები (მაგალითად, 30Hz/50Hz/80Hz) წინასწარ არის წინასწარ და ჩართულია PLC ან HMI.

ფოტოელექტრიკულ სენსორთან ერთად, პაკეტის ზომების გამოსავლენად, ავტომატურად შეესაბამება სიჩქარეს (დიდი დაბალი სიჩქარით საწინააღმდეგო ზოლიანი, მცირე სიჩქარის ეფექტურობა).

2. ზუსტი პოზიციონირება და დახარისხება

სცენარი: ექსპრესი დახარისხების ცენტრი დანიშნულების ადგილს გადადის ნაკვეთები

გააცნობიერა:

კოდირების უკუკავშირი + ინვერტორული დახურული მარყუჟის კონტროლი, პოზიციონირების სიზუსტე 1 მმ-მდე.

როდესაც პაკეტი დალაგების პორტში ჩადის, ინვერტორი ასრულებს ფიქსირებულ გაჩერებას (DC დამუხრუჭება + ნულოვანი სიჩქარის ჰოვერი) Push Rod/Robotic Arm Action- თან ერთად.

3. სინქრონული თანამშრომლობის კონტროლი

სცენარი: მრავალჯერადი კონვეიერის ქამრის სარელეო გადაცემა

გააცნობიერა:

სამაგისტრო/მონების კონტროლის რეჟიმი: სამაგისტრო სიხშირის გადამყვანი აგზავნის სიხშირის ინსტრუქციას, ხოლო მონების მანქანა სინქრონულად მიჰყვება Modbus/Canopen- ს.

კასკადის კონტროლი: უკანა კონვეიერი 5% -ით უფრო სწრაფია, ვიდრე წინა, თავიდან აიცილებს ნივთების დაგროვებას.

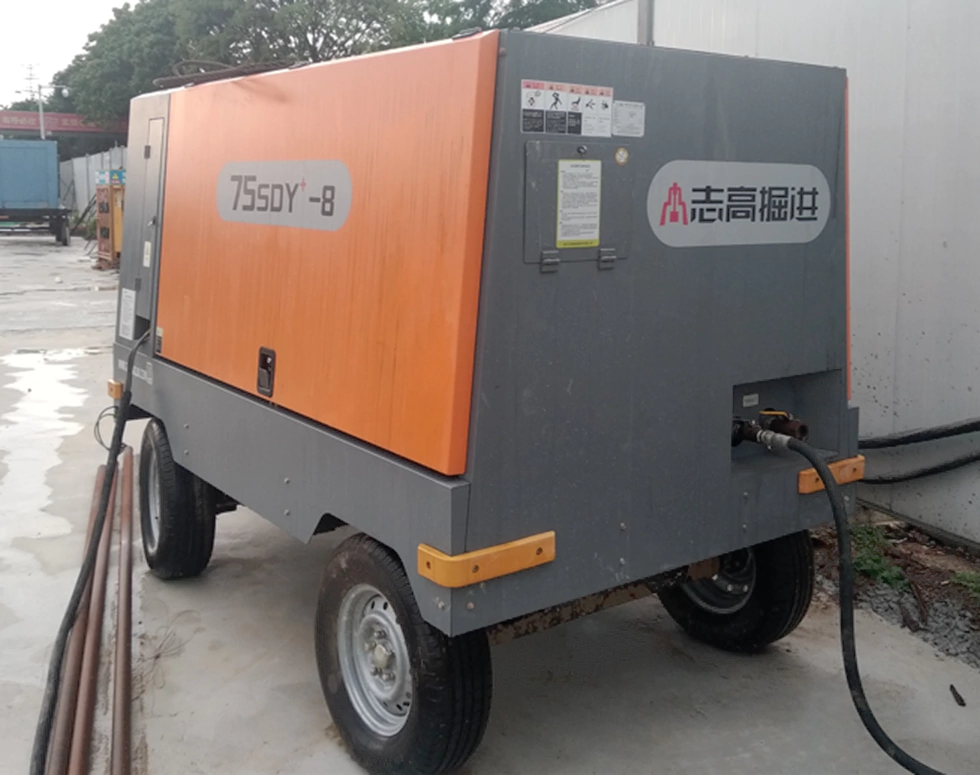

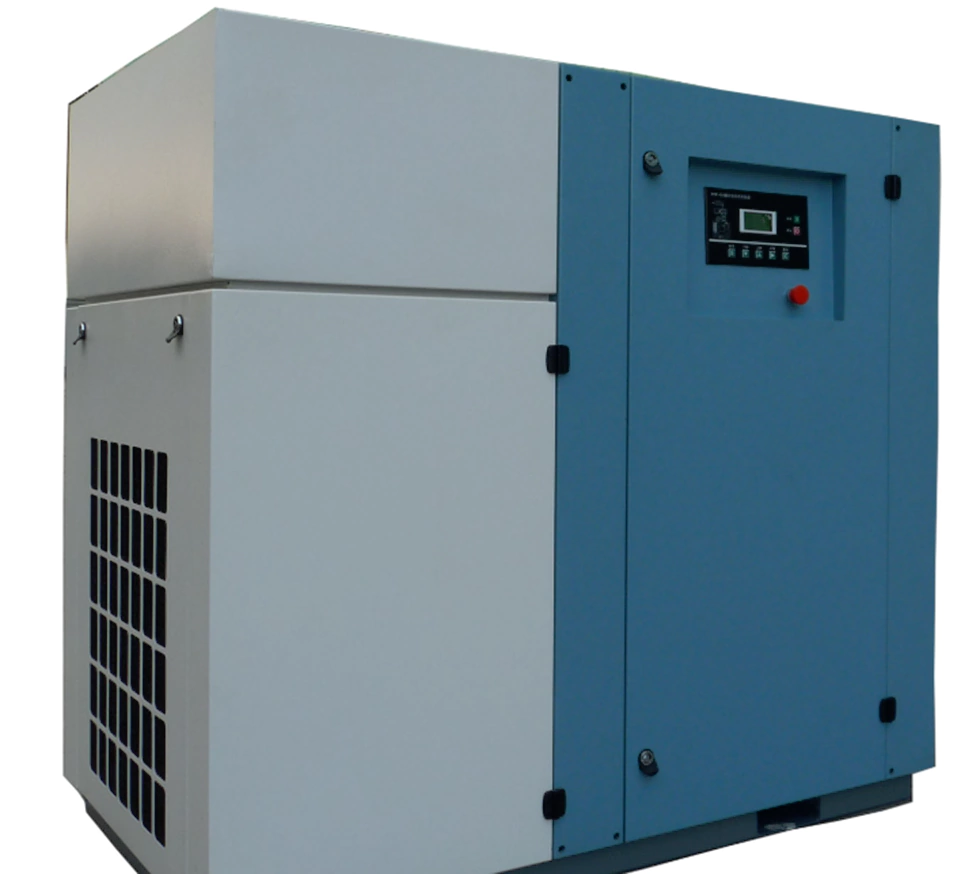

საჰაერო კომპრესორი

საჰაერო კომპრესორი ინვერტორი არის სპეციალური ინვერტორი, რომელიც მორგებულია ყველა სახის საჰაერო კომპრესორისთვის. ჰაერის კომპრესორის ცვლადი სიხშირის გარდაქმნას შეუძლია გაზის მიწოდების წნევა სტაბილურად გახადოს, წნევის რეგულატორის საშუალებით, ჰაერის კომპრესორს შეუძლია შეინარჩუნოს მუშაობა მითითებული წნევის მნიშვნელობის ქვეშ, წნევა სტაბილური და საიმედოა, ხოლო წნევა შეიძლება იყოს უწყვეტი გარემო და რეგულირებადი ნებისმიერ დროს. რბილი დაწყების მისაღწევად საავტომობილო, კომპრესორის მომსახურების სიცოცხლისა და ტექნიკური მომსახურების ციკლი მნიშვნელოვნად გაგრძელდება. ჰაერის კომპრესორის გამონაბოლქვი მოცულობა კონტროლდება ჰაერის კომპრესორის სიჩქარით, ცილინდრში ჰაერის სარქვლის ფირფიტა აღარ არის განმეორებით გახსნილი და დახურული, ხოლო სამუშაო პირობები, როგორიცაა სარქვლის სავარძელი და გაზაფხული, მნიშვნელოვნად გაუმჯობესებულია, რაც თავიდან აიცილებს მაღალი ტემპერატურის და მაღალი წნევის გაზის მკვეთრ ნაკადს და შენარჩუნების სამუშაო დატვირთვას.

წარმოების დეტალები

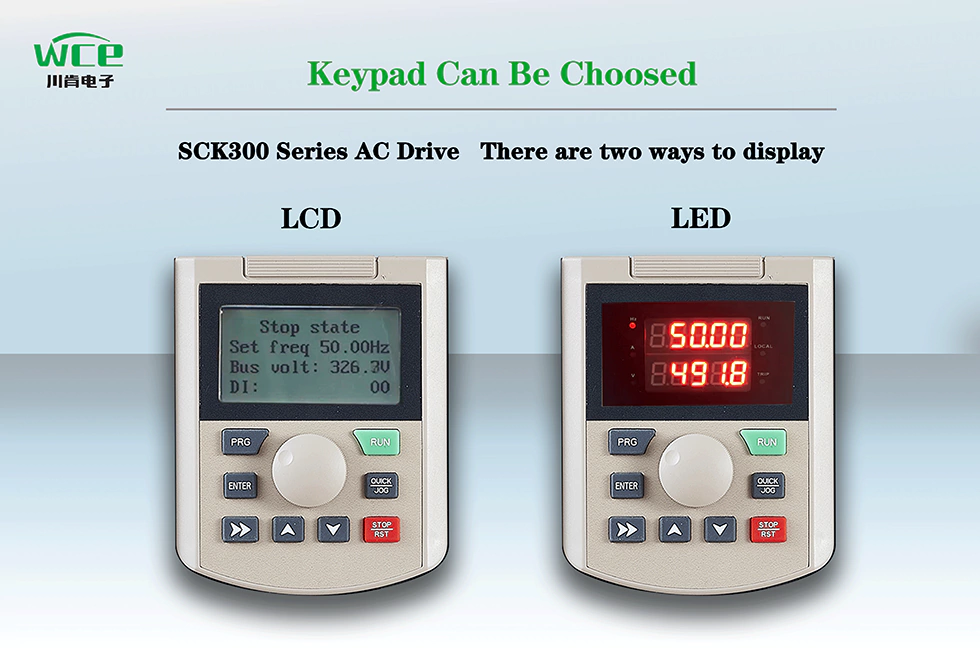

LCD აჩვენებს მრავალ ენაზე ტექსტს და გრაფიკას, LED დისპლეის ნომრებს, უფრო ინტუიციურ, თქვენი პრეფერენციების მიხედვით

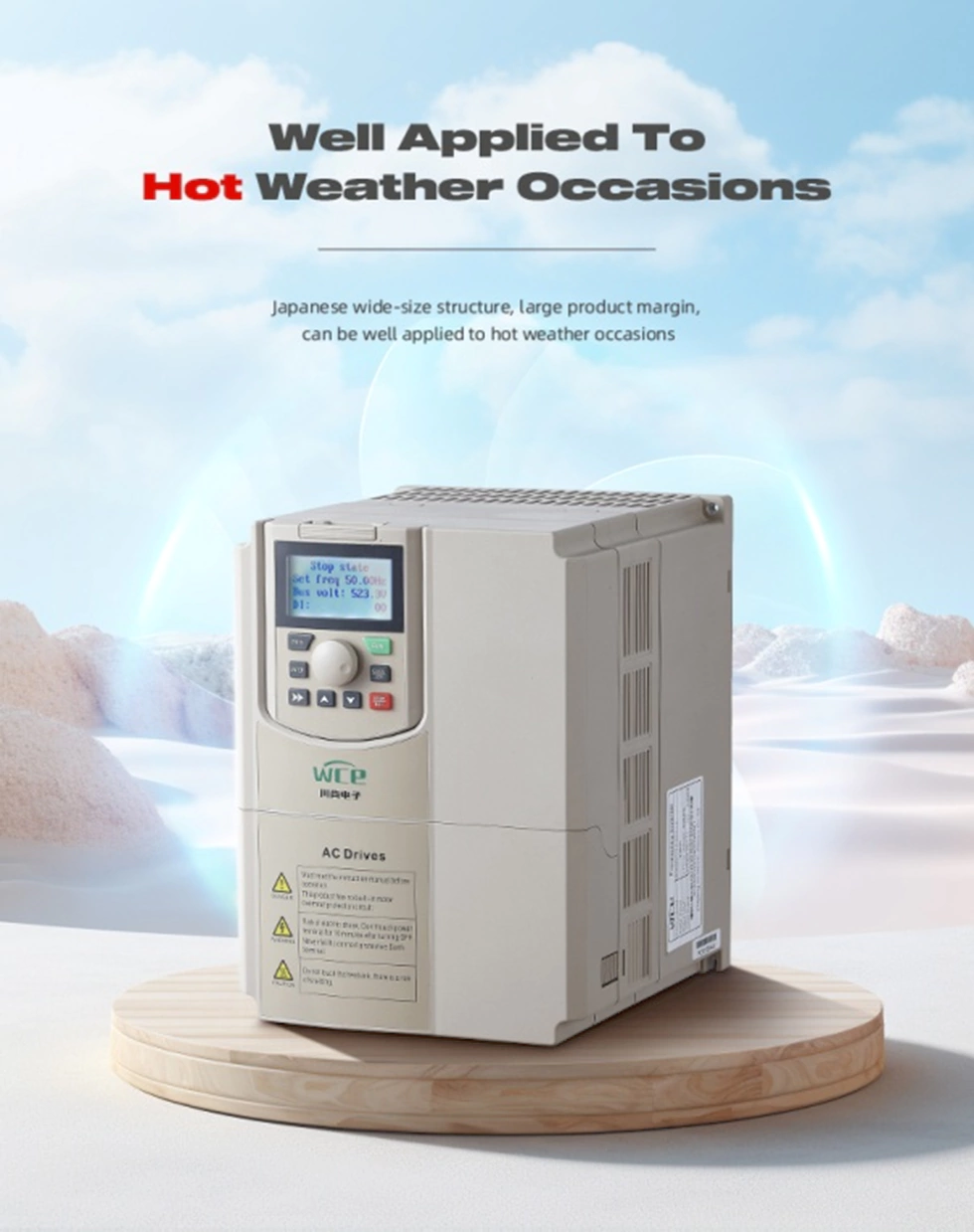

VFD მოცულობა არის დიდი სტრუქტურა, უფრო დიდი რადიატორი, პროდუქტის გამოყენების სიჩქარე, შეუძლია ნორმალურად იმუშაოს ცხელ გარემოში, როგორიცაა ტროპიკული.

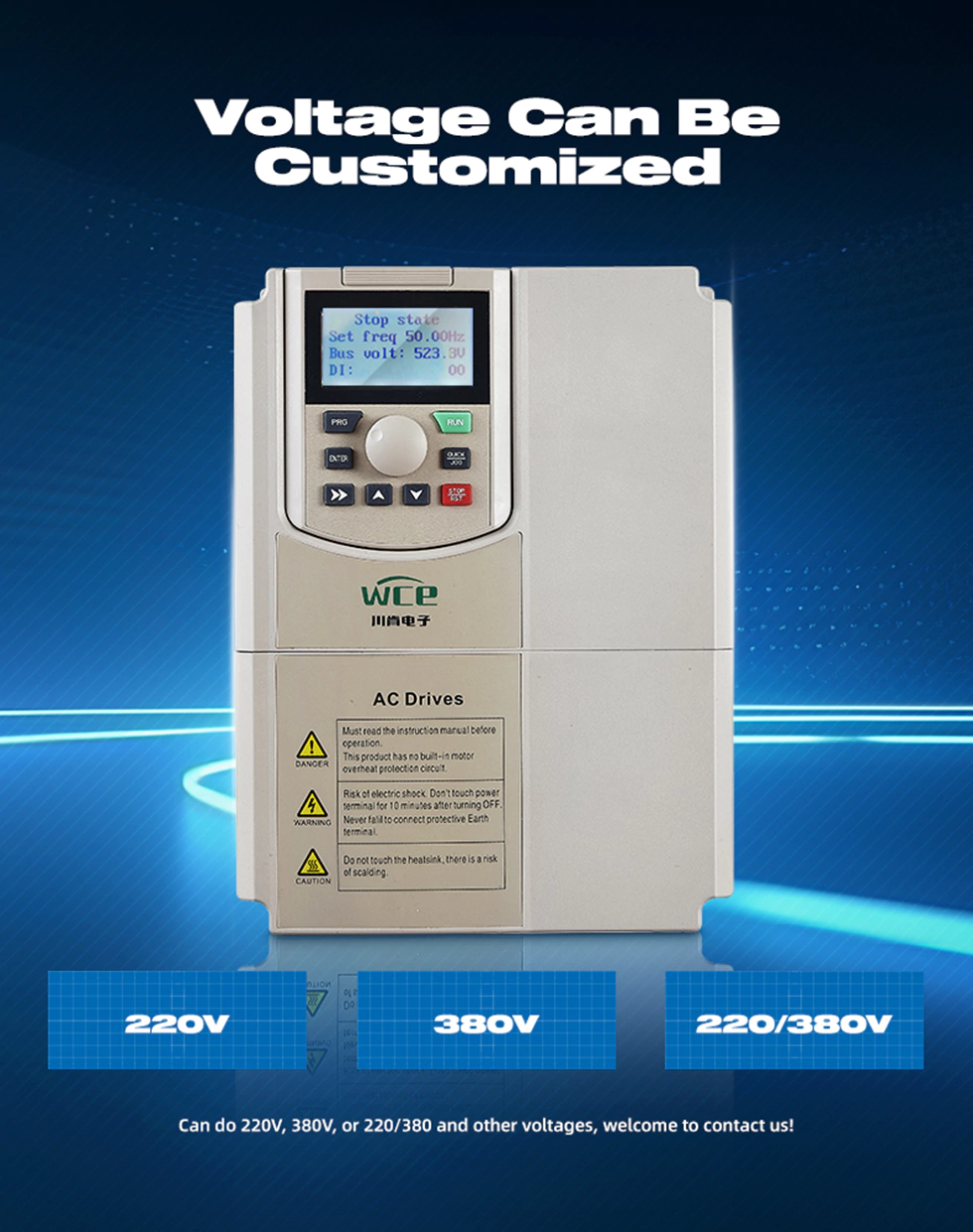

შეყვანის და გამომავალი რეჟიმების სხვადასხვა ტიპები შეიძლება მორგებული იყოს:

1.3p 380V შეყვანა 3p 380V გამომავალი.

2. 3P220V შეყვანა 3P220V გამოსავალზე.

3. 3P660V შეყვანა 3P660V გამომავალი.

4. 1P220V შეყვანა 3P 380V გამომავალი.

5. 1P220V შეყვანა 3P220V გამოსავალზე.

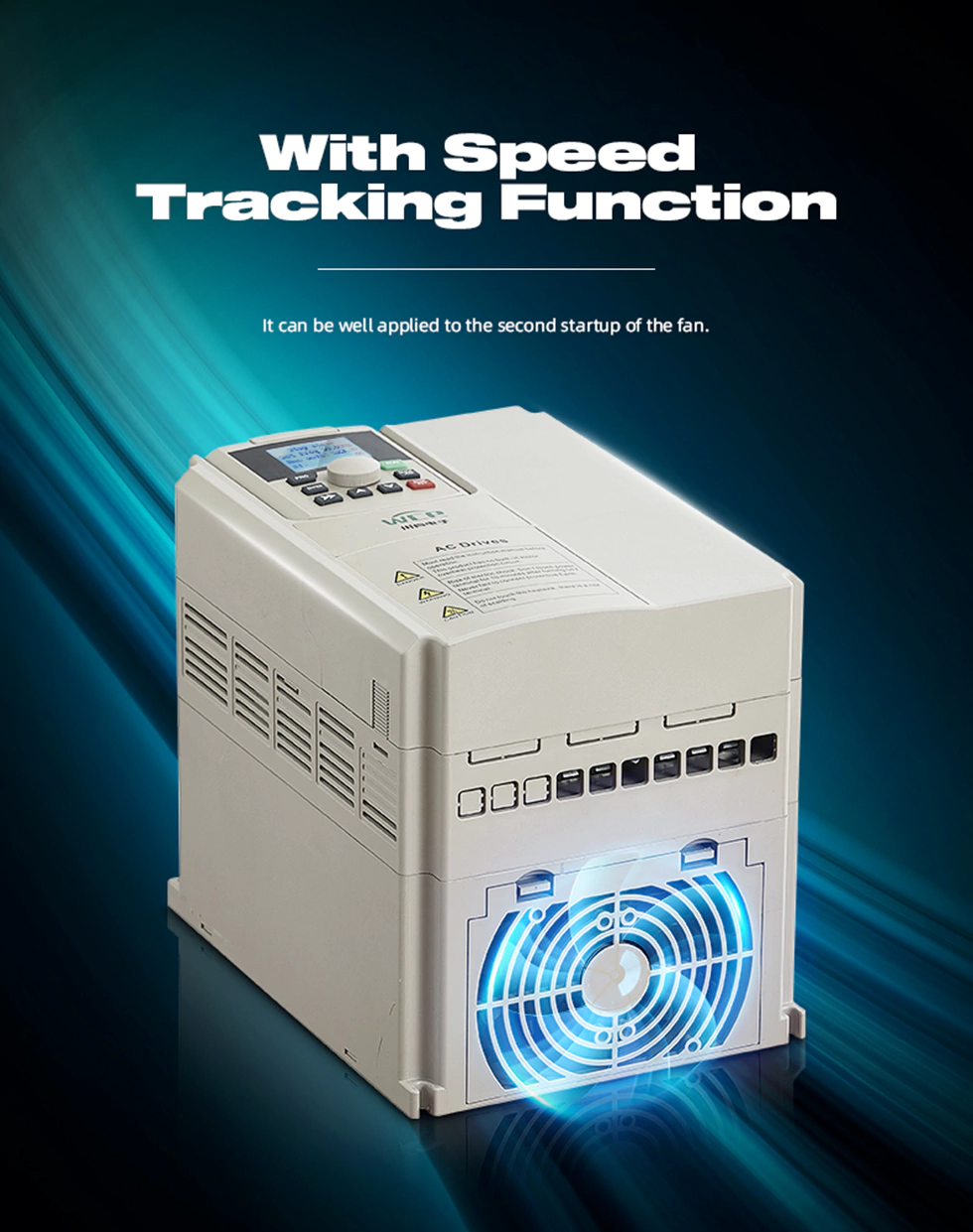

სიჩქარის თვალთვალის ფუნქციით, უკეთესად შეგიძლიათ გაორმაგდეს.

მას გააჩნია Modbus RTU კომუნიკაცია და ასევე შეუძლია განახორციელოს MODBUS TCP, PRPFIBUS და PROFINET, გაფართოების ბარათების დამატებით.

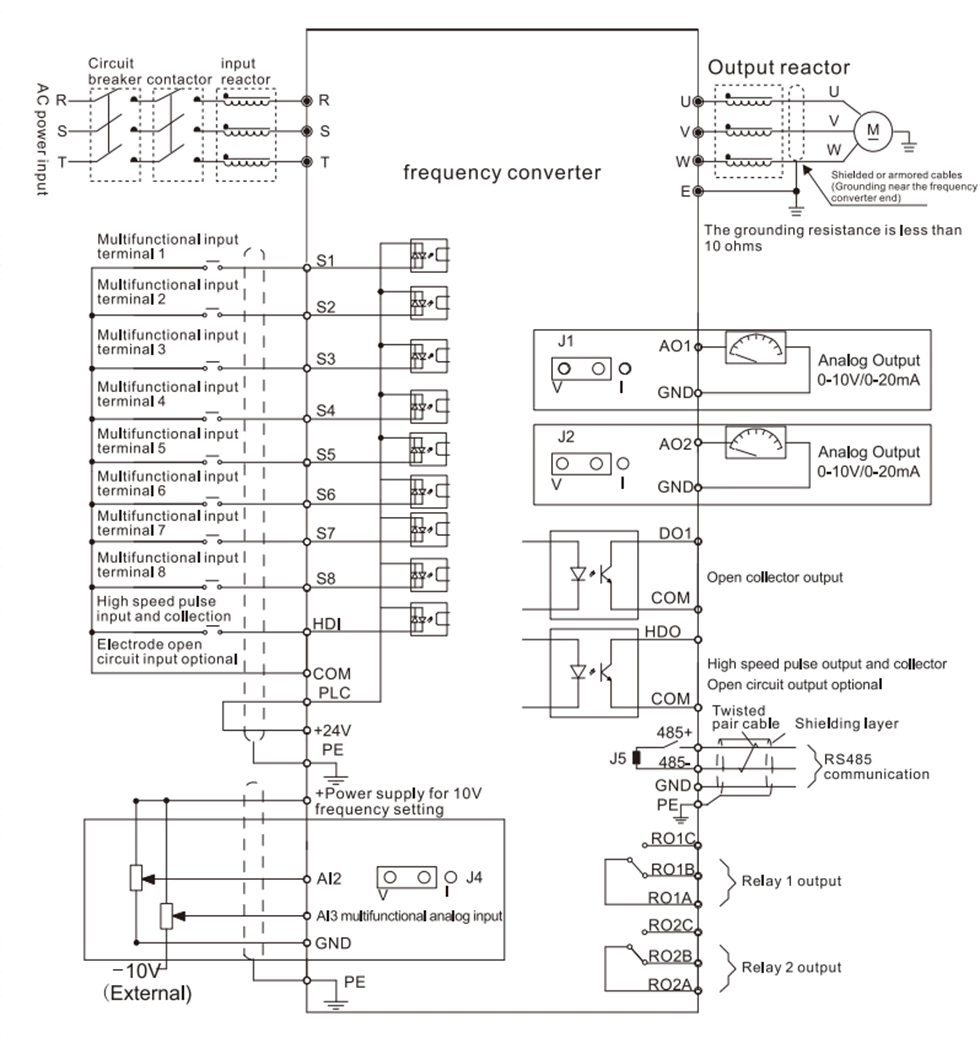

VFD გაყვანილობის დიაგრამა.
