3 ფაზა 220V AC Drive VFD

SCK300 სერია არის მაღალი ხარისხის ინვერტორი, რომელიც შექმნილია სამრეწველო ავტომატიზაციისთვის, რომელიც აერთიანებს მრავალ ფუნქციონირებას და მაღალი ეფექტურობას და ენერგიის დაზოგვას და შესაფერისია სხვადასხვა სამრეწველო აღჭურვილობის დისკის კონტროლისთვის.

ძირითადი ფუნქციები და უპირატესობები

მოწინავე ვექტორული კონტროლის ტექნოლოგია: მაღალი სიზუსტის სიჩქარის რეგულირება და სტაბილური ოპერაცია, შესანიშნავი დინამიური პასუხი.

მაღალი ეფექტურობა და ენერგიის დაზოგვა: საავტომობილო ოპერაციის ეფექტურობის ოპტიმიზაცია და მნიშვნელოვნად ამცირებს ენერგიის მოხმარებას.

ფართო თავსებადობა: მხარი დაუჭირეთ გულშემატკივრების, ტუმბოების, კონვეიერის ქამრების, გამანადგურებლებისა და სხვა აღჭურვილობის კომპლექსურ სამუშაო პირობებს.

განაცხადის სცენარი

მოქნილი პროგრამა შემდეგ სფეროებში:

სითხის კონტროლი (გულშემატკივართა, ტუმბოს დატვირთვა)

მასალის გადაცემა (კონვეიერის ქამარი, ლიფტი)

მძიმე მანქანები (Crusher, მიქსერი)

გაფართოება და განახლება

SEAMLESS განახლება SCK350: გააუმჯობესეთ შესრულება და გააფართოვეთ ფუნქციური მოდულები საკონტროლო დაფის ჩანაცვლებით.

სპეციალური აღჭურვილობის ადაპტაცია, როგორიცაა ამწეები: გაფართოების ბარათები მხარს უჭერს განახლების შემდეგ, პროფესიონალური სცენარების მოთხოვნების დასაკმაყოფილებლად, როგორიცაა ბრუნვის კონტროლი და მრავალმხრივი სინქრონიზაცია.

მოდულური დიზაინისა და ტექნოლოგიის განახლებებით, SCK სერია შეიძლება ადაპტირდეს მრავალფეროვანი სამრეწველო ავტომატიზაციის საჭიროებებთან, BASIC- დან მოწინავეამდე.

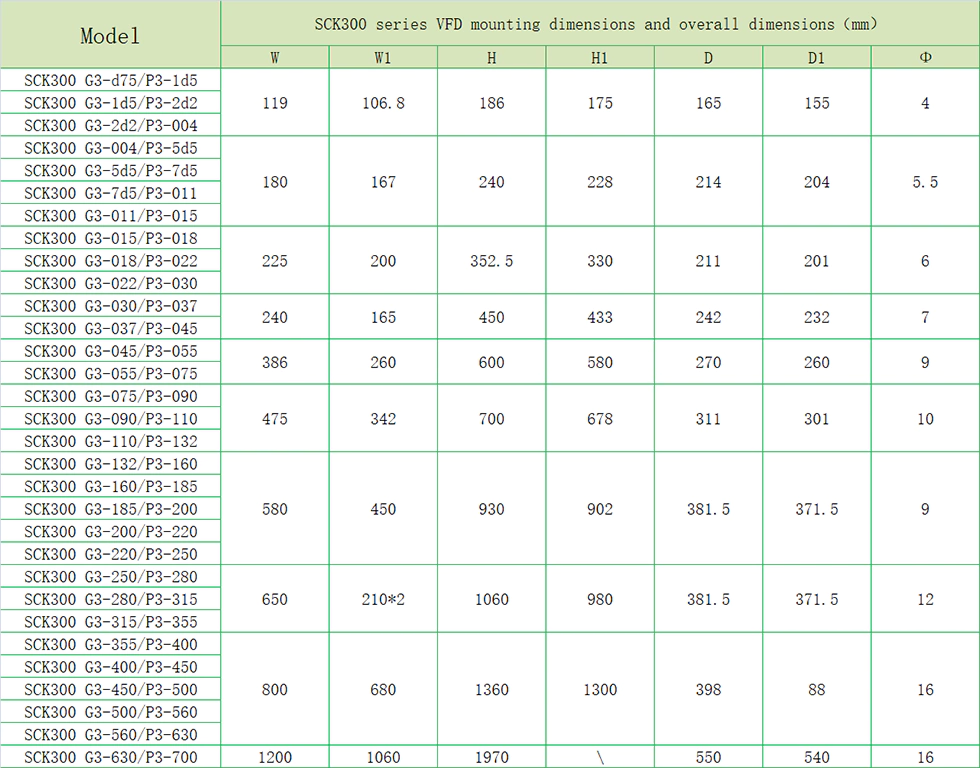

პროდუქტის პარამეტრი (სპეციფიკაცია)

პროდუქტის ფუნქცია

● I/O თვისებები

◆ შეყვანის ძაბვის დიაპაზონი: 220V/380V/660V ± 15%

◆ შეყვანის სიხშირის დიაპაზონი: 47 ~ 63Hz

◆ გამომავალი ძაბვის დიაპაზონი: 0 ~ შეფასებული შეყვანის ძაბვა

გამომავალი სიხშირის დიაპაზონი: 0 ~ 400Hz

● პერიფერიული ინტერფეისის მახასიათებლები

◆ პროგრამირებადი ციფრული შეყვანა: 8 შეყვანა

◆ პროგრამირებადი ანალოგური შეყვანა: AI1: 0 ~ 10V შეყვანა, AI2: 0 ~ 10V ან 0 ~ 20MA შეყვანა

◆ გახსენით კოლექციონერის გამომავალი: 1 გამომავალი

◆ სარელეო გამომავალი: 2 გამოსავალი

◆ ანალოგური გამომავალი: 2 გამოსავალი, 0/4 ~ 20mA ან 0 ~ 10V შესაბამისად

● ტექნიკური შესრულების მახასიათებლები

◆ კონტროლის რეჟიმი: არ არის PG ვექტორული კონტროლი, V/F კონტროლი, ბრუნვის კონტროლი.

◆ გადატვირთვის სიმძლავრე: 150% შეფასებული მიმდინარე 60 -იანი; 180% შეაფასა მიმდინარე 10S

◆ საწყისი ბრუნვის დაწყება: არ არის PG ვექტორული კონტროლი: 0.5Hz/150% (SVC)

◆ სიჩქარის თანაფარდობა: არ არის PG ვექტორული კონტროლი: 1: 100

● ფუნქციური თვისებები

◆ სიხშირის პარამეტრების რეჟიმი: ციფრული პარამეტრი, ანალოგური პარამეტრი, სერიული კომუნიკაციის პარამეტრი, მრავალ სიჩქარიანი, PID პარამეტრი და ა.შ.

◆ PID კონტროლის ფუნქცია

◆ მრავალ სიჩქარიანი კონტროლის ფუნქცია: 16 სიჩქარის კონტროლი

Swing სიხშირის კონტროლის ფუნქცია

◆ მყისიერი ენერგიის უკმარისობა ფუნქციის შეჩერების გარეშე

◆ სწრაფი/სირბილის საკვანძო ფუნქცია: მრავალფუნქციური მალსახმობის გასაღები, რომლებიც თავისუფლად არის განსაზღვრული მომხმარებლების მიერ

◆ ავტომატური ძაბვის რეგულირების ფუნქცია: როდესაც ენერგიის ქსელის ძაბვა იცვლება, მას შეუძლია ავტომატურად შეინარჩუნოს გამომავალი ძაბვის მუდმივი

◆ მიაწოდეთ 25 -მდე სახის ხარვეზების დაცვის ფუნქციები: მიმდინარე, ძაბვის მეტი, ძაბვის ქვეშ, ძაბვის ქვეშ, ტემპერატურაზე, ფაზის დაკარგვა, გადატვირთვა და სხვა დაცვის ფუნქციები

პროდუქტის პროგრამა

პროდუქტები შეიძლება გამოყენებულ იქნას მეტალურგიასა და ქიმიურ მრეწველობაში, კომპრესორებში, ამწეებში, მუნიციპალური ინჟინერიის შემთხვევებში.

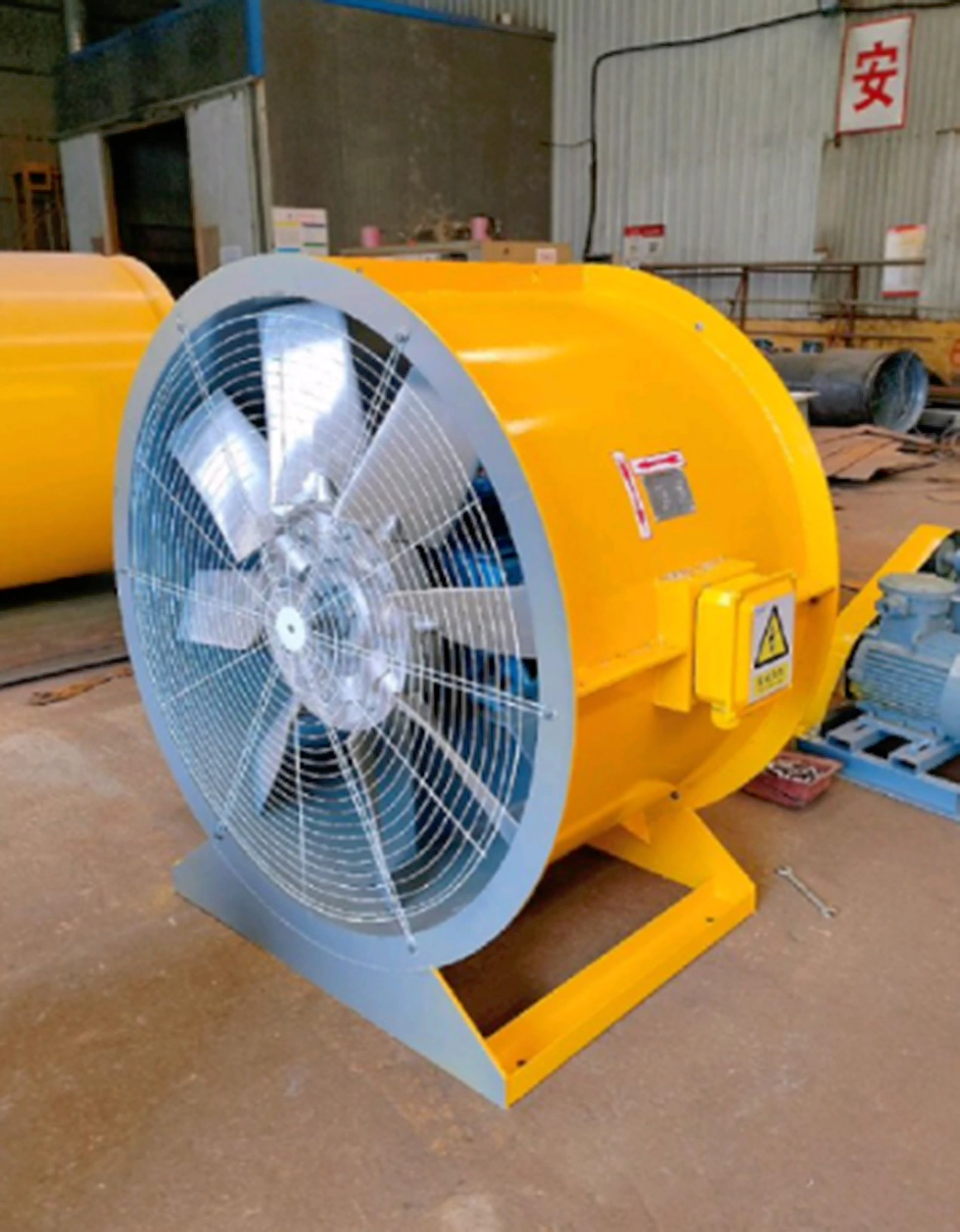

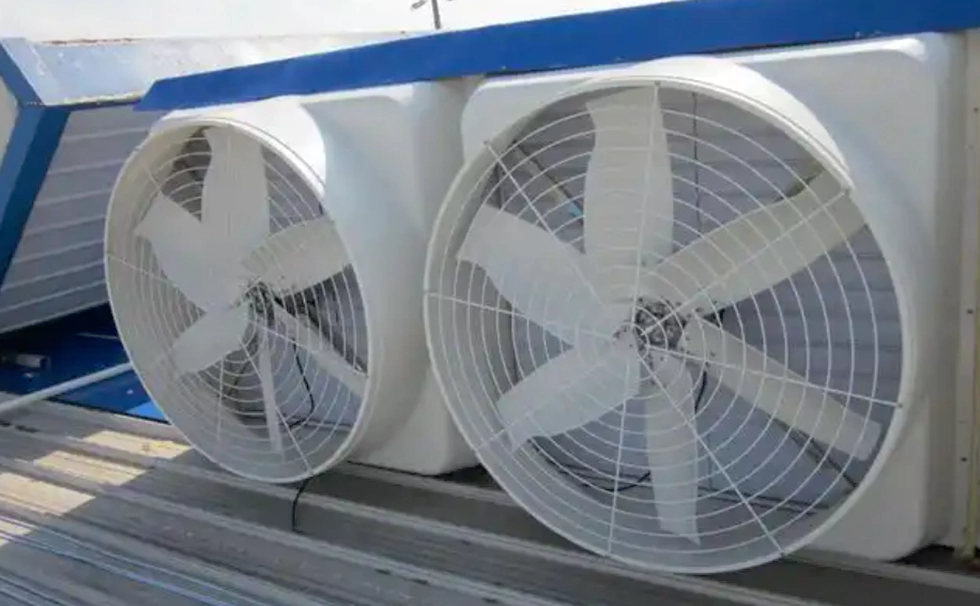

გულშემატკივრები

სიხშირის გადამყვანის გამოყენება გულშემატკივრების სფეროში არა მხოლოდ მნიშვნელოვნად ამცირებს ენერგიის მოხმარებას, არამედ აუმჯობესებს სისტემის სიზუსტეს და ავტომატიზაციის დონეს ინტელექტუალური კონტროლის გზით. WCE- ს SCK300 სერიას, თავისი მაღალი თავსებადობითა და ენერგიის დაზოგვის ალგორითმებით, შეუძლია მცირე ვენტილატორების მრავალფეროვანი საჭიროებების დაფარვა მსხვილი ინდუსტრიული გულშემატკივრებისთვის, რაც კომპანიებს ეხმარება მწვანე და ეფექტური წარმოების მიღწევაში.

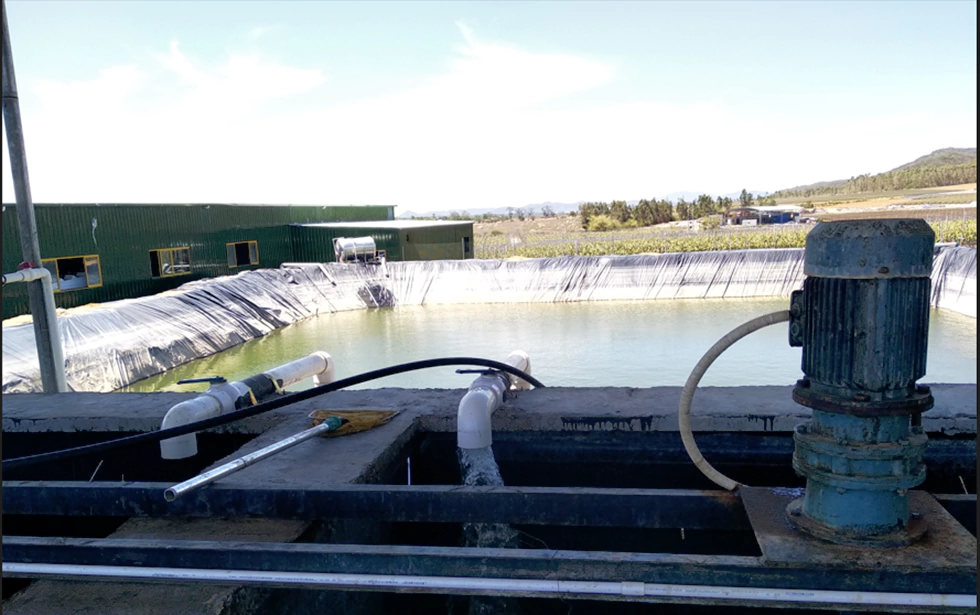

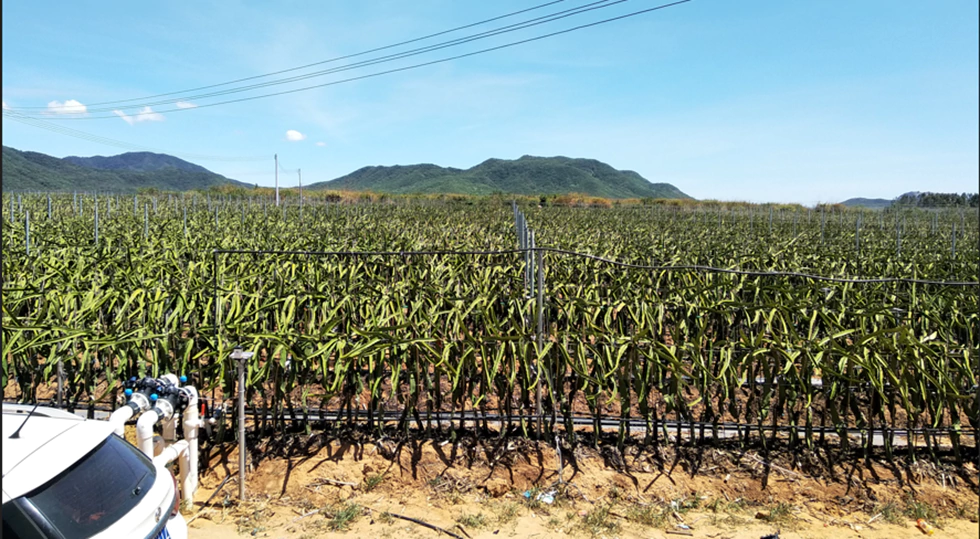

ველის მორწყვა

სოფლის მეურნეობის მორწყვაში, მუდმივი წნევის წყალმომარაგებისთვის VFD თითქმის სტანდარტულია. უპირველეს ყოვლისა, ტუმბოს დაწყების პროცესში, VFD– ს შეუძლია თანდათანობით გაზარდოს მისი ოპერაციული სიხშირე, ისე, რომ ტუმბო ნელა იმოძრაოს, ისე, რომ წყალი არ გამოიწვიოს ძალიან დიდ გავლენას მილსადენზე. VFD შემდეგ შეიძლება გამოყენებულ იქნას დისტანციური წნევის მრიცხველთან ან წნევის სენსორთან ერთად, ჩვენს მილებში წნევის გასათანაბრებლად. დაბოლოს, VFD– ს შეუძლია გააკონტროლოს წნევის დაცვის მილსადენი, მაგრამ ასევე საკუთარი გადატვირთვის, დატვირთვის, ზეწოლის, ზეწოლის დაცვით, ტუმბოს დაზიანების შესამცირებლად.

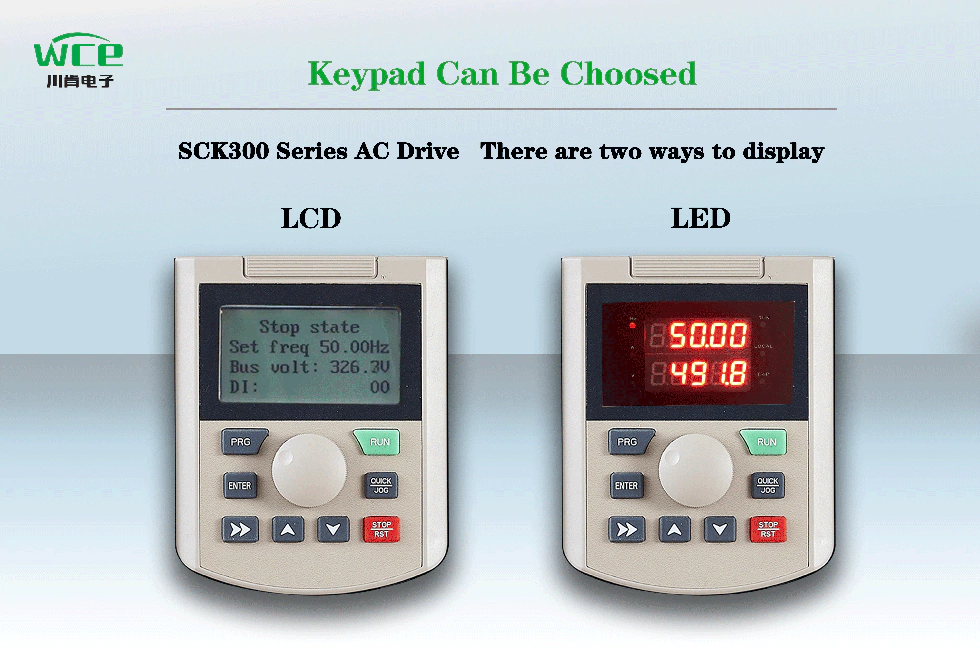

ორი ჩვენების რეჟიმი ხელმისაწვდომია:

1.LCD დისპლეი: მოდი ჩინური და ინგლისური ჩვენებით, ასევე შეგიძლიათ შეცვალოთ რუსული, პორტუგალიური, ესპანური, სპარსული და სხვა ენები.

2.DEL DISPLAY: ტრადიციული ციფრული მილის ჩვენება, ორმაგი ხაზის ჩვენება, ერთდროულად დააკვირდით მონაცემთა ორ კომპლექტს.

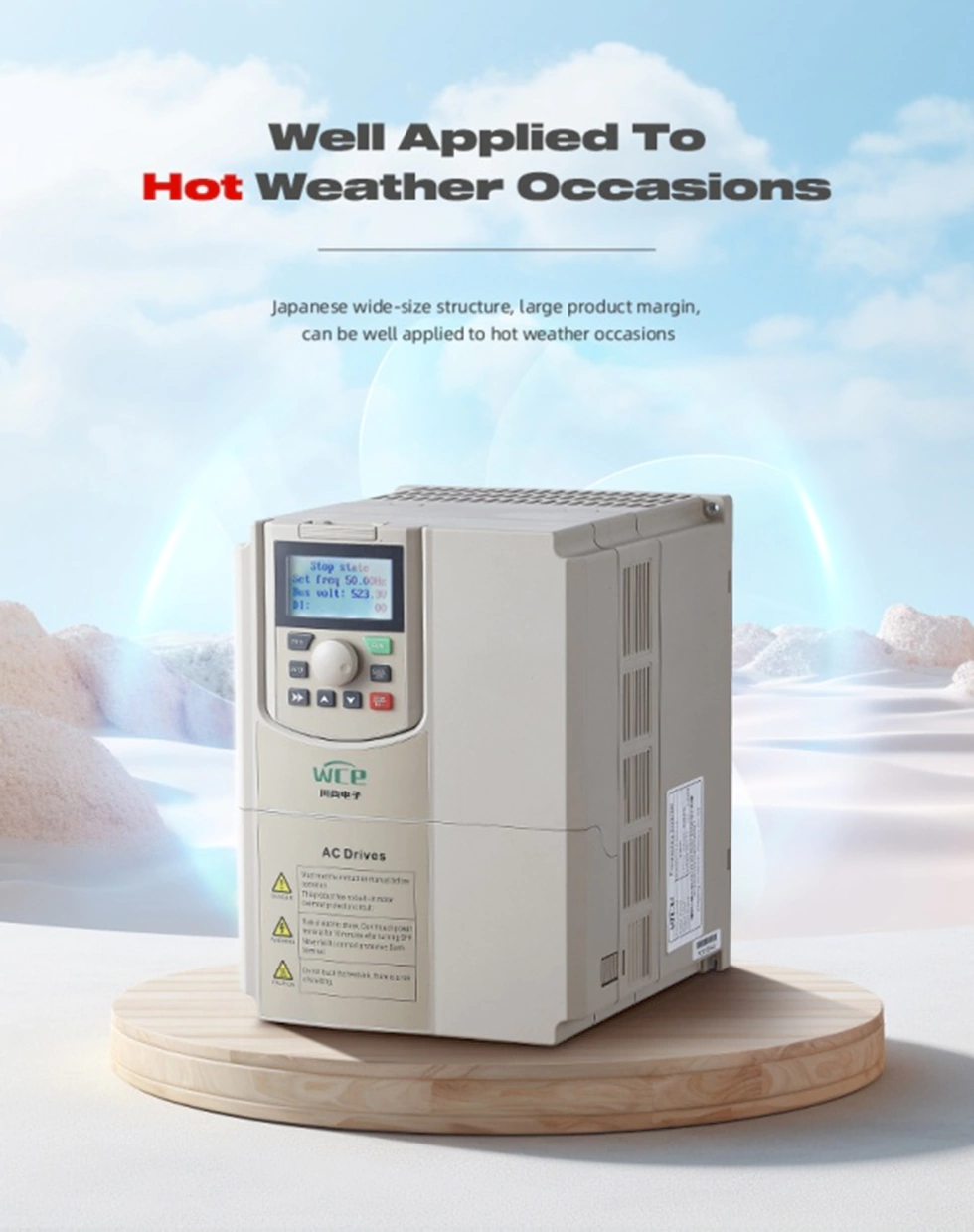

VFD იღებს ფართო და ფართომასშტაბიანი სტრუქტურული დიზაინით, აერთიანებს დიდი ზომის გაგრილების კომპონენტებს და აქვს მაღალი დატვირთვის უწყვეტი ოპერაციის შესაძლებლობები და მაღალი ეფექტურობის გამოყენების სიჩქარე. გაგრილების სისტემის გაძლიერებით და მაღალი ტემპერატურის რეზისტენტული კომპონენტების შერჩევით, მას შეუძლია სტაბილურად მოერგოს მაღალ ტემპერატურასა და უხეში სამუშაო პირობებს, როგორიცაა ტროპიკული.

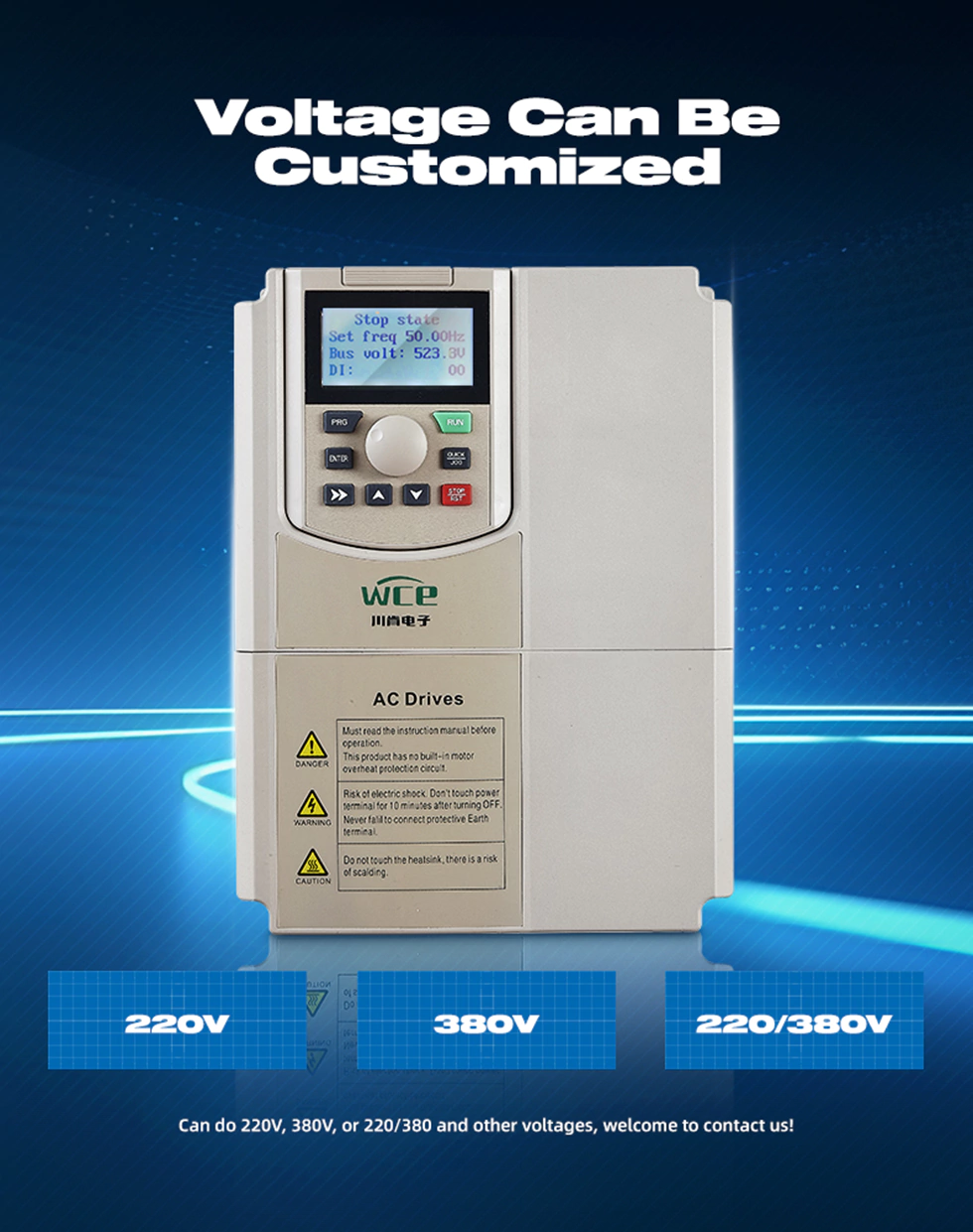

შეყვანის და გამომავალი რეჟიმების სხვადასხვა ტიპები შეიძლება მორგებული იყოს:

1.3p 380V შეყვანა 3p 380V გამომავალი.

2. 3p22 0v შეყვანა 3p22 0v გამომავალი.

3. 3p66 0v შეყვანა 3p66 0v გამომავალი.

4. 1 P22 0V შეყვანა 3p 380V გამომავალი.

5. 1 P22 0V შეყვანა 3P22 0V გამომავალი.

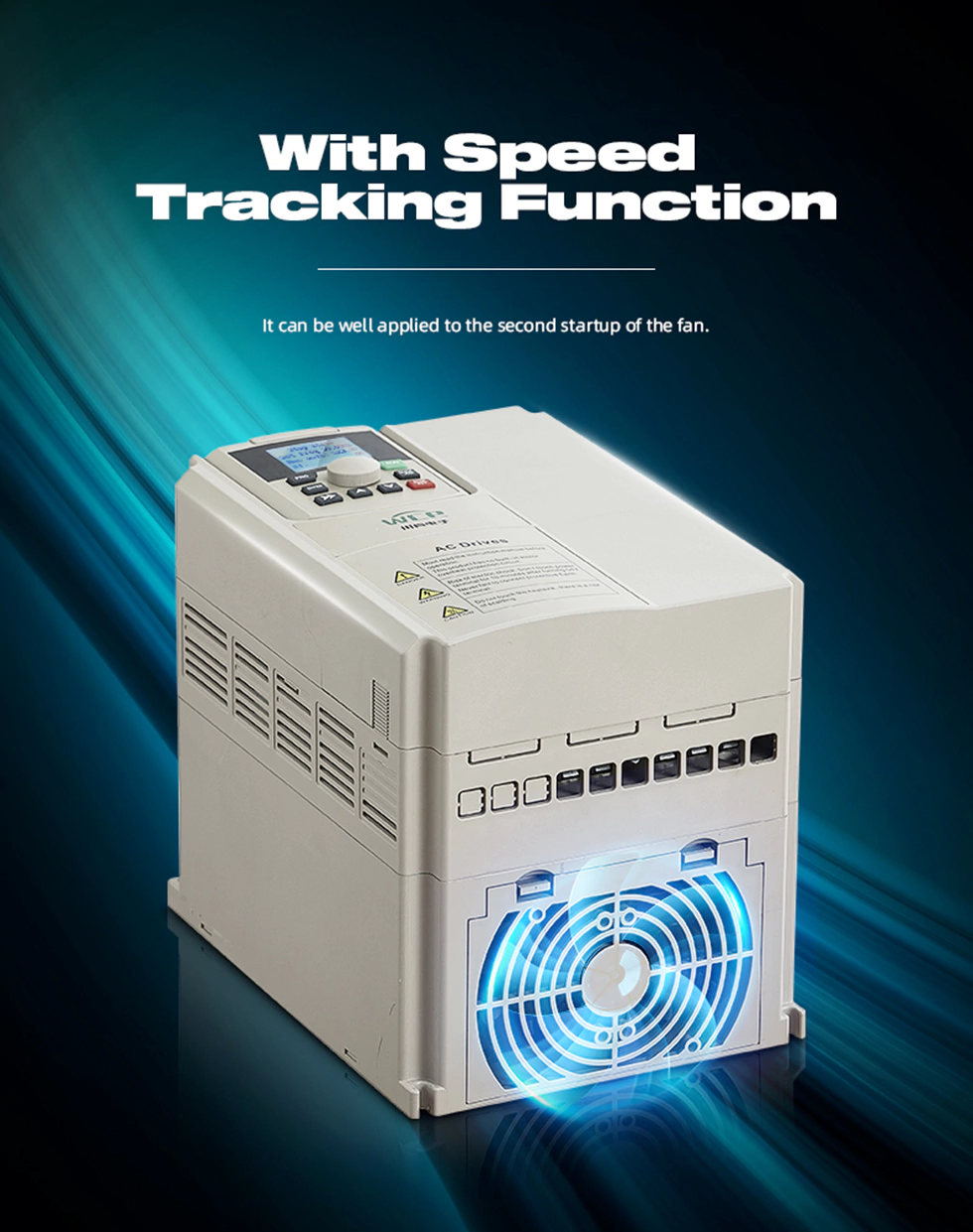

სიჩქარის თვალთვალის ფუნქციით, უკეთესად შეგიძლიათ გაორმაგდეს.

მას გააჩნია Modbus RTU კომუნიკაცია და ასევე შეუძლია განახორციელოს MODBUS TCP, PRPFIBUS და PROFINET, გაფართოების ბარათების დამატებით.

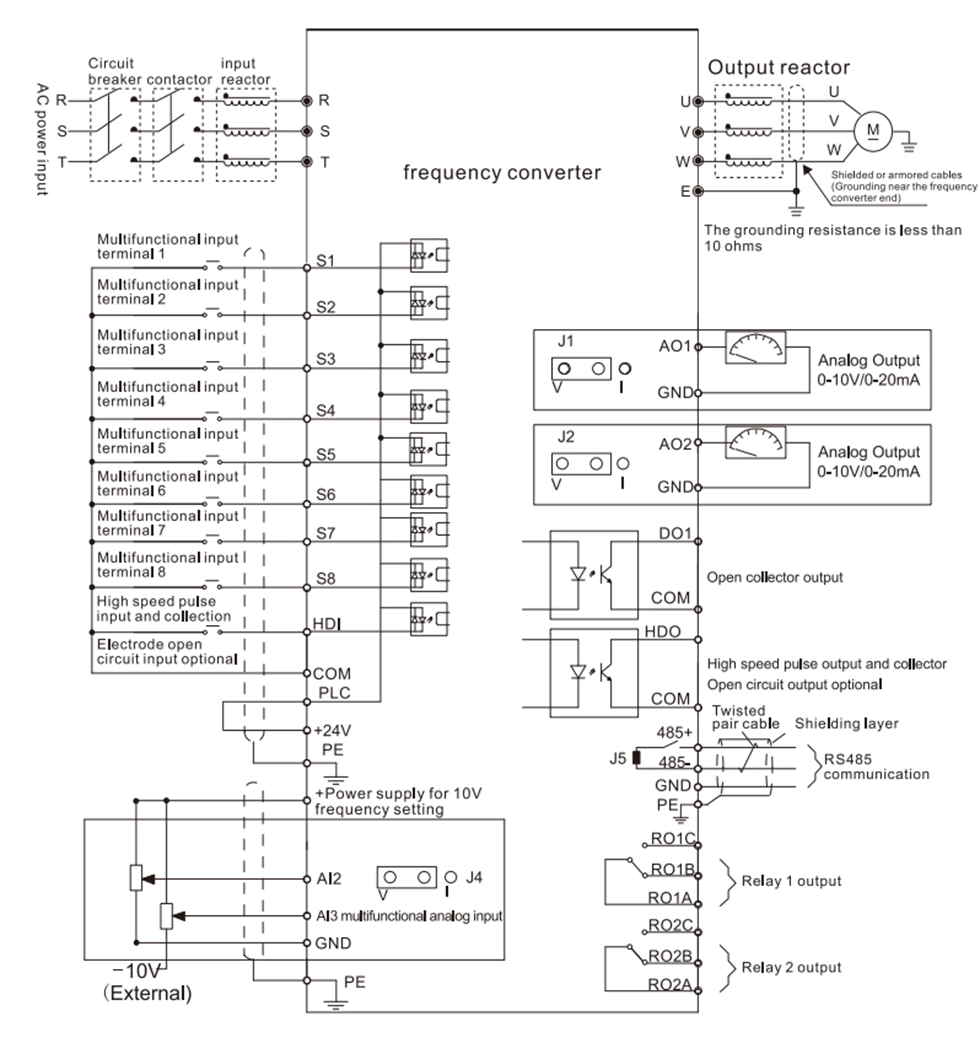

VFD გაყვანილობის დიაგრამა.
